Stato di disponibilità: | |
---|---|

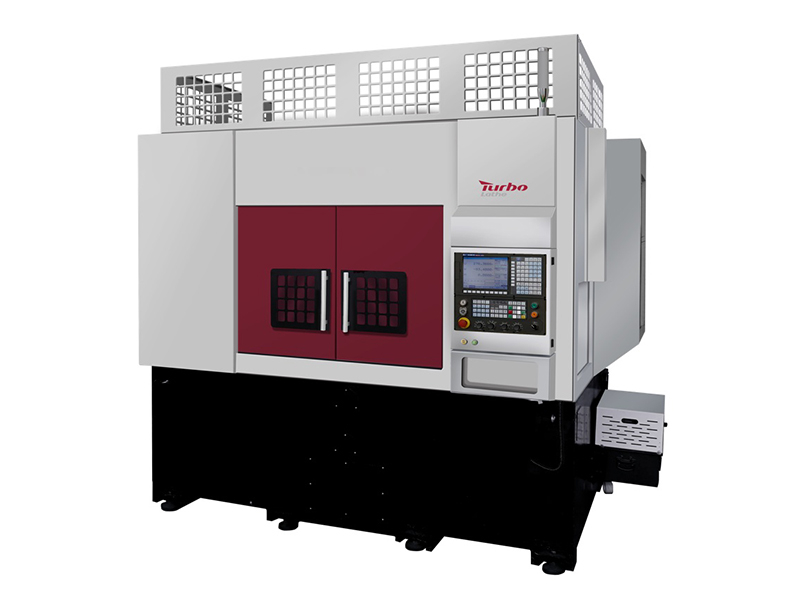

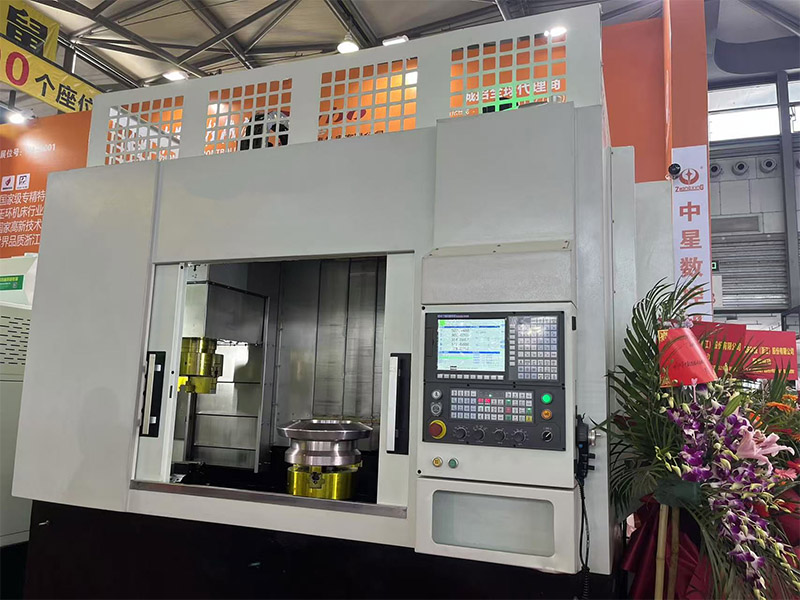

1. Castings: mentre il letto adotta l'intero modanatura della fusione, il layout inclinato alla guida della colonna 90 °, con una sezione trasversale del cuscinetto più grande, quindi c'è una buona rigidità e assorbimento delle vibrazioni, il design della guida elevata e bassa può garantire un taglio ad alta precisione elaborazione. Evitando l'uso di apparecchi speciali, può eliminare gli errori di lavorazione portati dal serraggio secondario, non è necessario ripetere il posizionamento, l'accuratezza della lavorazione è migliorata e la rigidità è migliorata. Accorciare il ciclo di produzione e ridurre il costo.
2. Sistema di trasmissione principale: il mandrino è un mandrino elettrico, che elimina la forza esterna del collegamento a cinghia, rende il mandrino in modo più liscio, riduce le vibrazioni e il rumore causato dall'unità a cinghia e migliora la qualità di lavorazione. Adatto per la rotazione di potenza a bassa velocità e i requisiti di finitura ad alta velocità, dotati di disco del freno e encoder, possono essere utilizzati tramite il servomobile per il controllo preciso dell'operazione del mandrino, per realizzare la funzione quasi arresto, arresto di emergenza. Può realizzare 'zero trasmissione ', controllo della velocità e posizionamento angolare più veloce e più accurato e può realizzare una lavorazione di collegamento altamente accurata.
3. Sistema di alimentazione: la macchina utensile adotta la vite a sfera e la guida a rotazione lineare, che ha un'elevata efficienza di trasmissione e una buona conservazione della precisione, facendo muovere il supporto per macchine utensili rapidamente e stabilmente con una precisione di posizionamento elevato.
Il binario di guida X, Z adotta il modulo del binario di guida lineare, il coefficiente di attrito del binario di guida è basso per garantire l'accuratezza ad alta posizionamento della guida di guida X, Z della macchina utensile, la selezione della vite a sfera X, Z dopo molte volte di calcolo preciso e calibrazione ripetuta, Per garantire una precisione di posizionamento elevato e accuratezza del posizionamento ripetibile.
4. Torretta: adottare la torretta idraulica ad alta rigidità progettata e sviluppata in modo indipendente, che ha una massima affidabilità e accuratezza del posizionamento ripetitivo.

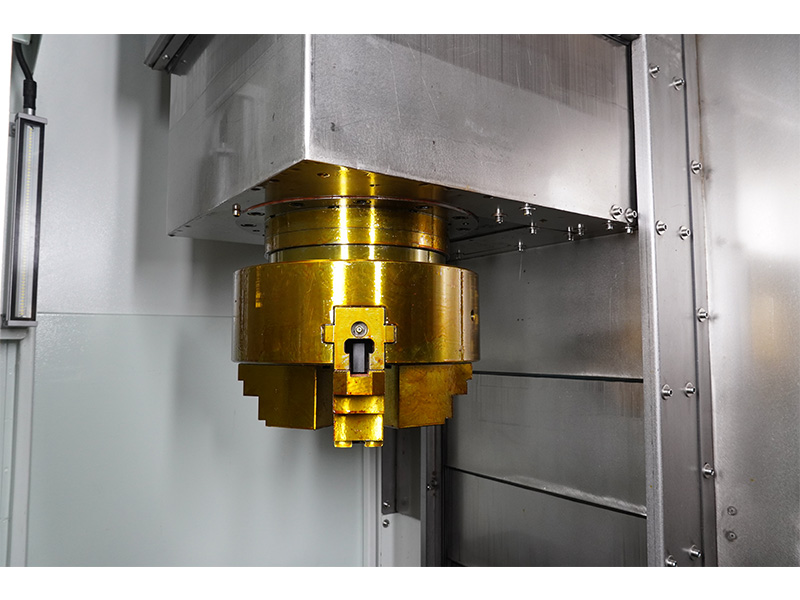

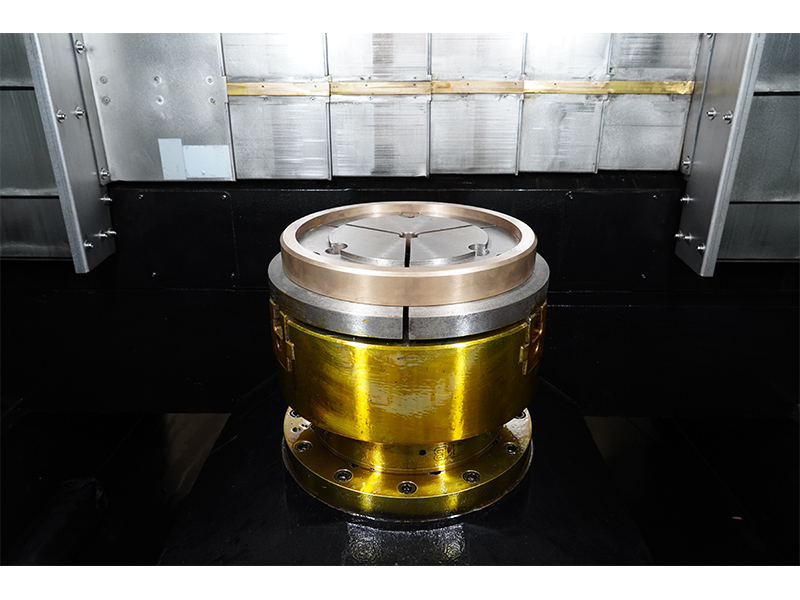

Sub-SPROINS: il sottospinico è un mandrino elettrico, che elimina la forza esterna del collegamento a cinghia, rende il mandrino in modo più fluido, riduce le vibrazioni e il rumore causato dall'unità a cinghia e migliora la qualità di lavorazione. Adatto per la svolta potenti a bassa velocità e i requisiti di finitura ad alta velocità, dotati di disco freno e encoder.
Marchio del sistema di controllo CNC
GSK988ta è standard
Opzionale:
HNC-808D-10G
Syntec 22ta
Fanuc 0i-TF Plus
Siemens 828d
Mitsubishi
Applicazione
● Parti di precisione
● Parti meccaniche
● Parti hardware
● Strumenti manuali
● Parti mediche
● Parti di orologio e orologio
● Parti ottiche
● Parti automatiche
● Parti del bagno
● Accessorio per bici
Alimentatore di parti automatiche
Adottando un'unità di sistema idraulico, la forza di alimentazione è grande, adatta a un diametro maggiore e alimentazione a barra più pesante. Ha i vantaggi di una buona stabilità e alta affidabilità.
● Migliora l'efficienza della produzione
● Ridurre i costi di produzione
● Migliorare la sicurezza della produzione
Catcher di bar
Utilizza l'aria compressa come fonte di alimentazione per ottenere la funzione di giunzione.
● realizza la lavorazione continua
● comoda maneggevolezza e conservazione del pezzo
Capriata di caricamento automatico
Modalità di presa: presa, maneggevolezza, sollevamento, svolta
Adatto per: raccordi per hardware, parti di plastica, parti elettroniche 3C, parti automobilistiche, parti elettroniche ed elettriche, mobili e parti degli elettrodomestici.
Robot
Elevata precisione e tasso di battito elevato: con una ripetibilità di ± 0,02 mm e un tasso di battito massimo di 4 m/s, il robot può trasportare in modo efficiente parti, aumentando la produttività del 20% - 40% nel carico e nello scarico della macchina utensile.
Caricamento e scarico dei robot: una linea di produzione, un singolo investimento può soddisfare le esigenze della produzione di multi-variazione.
Investimento basso e rendimento rapido: un robot può realizzare caricamento e scarico a singolo o multi-stazione.
Torretta
L'indicizzazione del disco del taglierine adotta il disco di Servo Cutter.
Può tagliare le direzioni in avanti e inversa.
Cambio di strumento vicino a due vie, velocità rapida e alta efficienza.
Accuratezza di posizionamento elevato e precisione di posizionamento ad alta ripetizione.
Alta rigidità e buona stabilità
8 t servo torretta
Torta di potenza 12T
Torretta di potenza 12T con asse y
Lubrificazione automatica
Il lubrificatore automatico fornisce automaticamente lubrificante alla guida e nella vite dell'asse X e Z per garantire un funzionamento regolare in ogni momento.
In caso di carenza di petrolio, viene emesso un allarme e la macchina si interrompe automaticamente.
Articolo | unità | GV400 | GV500 | |
Diametro rotante massimo | mm | Φ550 | Φ550 | |
Diametro di svolta massimo | mm | Φ350 | Φ450 | |
Lunghezza massima di svolta | mm | 400 | 500 | |
Tipo di testa del mandrino | ISO A2-6 | ISO A2-11 | ||
Dimensione del mandrino | 12 ″ 中实 | 15 'solido | ||
Gamma di velocità del mandrino | r/min | 4000 | 4000 | |
Diametro del buco del mandrino | mm | Φ67 | 60 | |
Potenza del fuso | KW | 22 | 15KW | |
Tipo di testa del mandrino | ISO A2-6 | ISO A2-8 | ||
Dimensione del mandrino | 12 'solido | 12 'solido | ||
Gamma di velocità del mandrino | r/min | 4000 | 4000 | |
Potenza del fuso | KW | 15 | 22 | |
Velocità di traversa rapida | m/min | X = 20 x1 = 20 z = 0 z1 = 20 | X = 20 x1 = 20 z = 0 z1 = 20 | |
Viaggio massimo dell'asse XYZ | mm | X = 530 x1 = 750 z = 550 z1 = 550 | X = 580 x1 = 900 z = 860 z1 = 860 | |
Precisione di posizionamento | mm | (X) 0,008 (Z) 0,008 | (X) 0,008 (Z) 0,008 | |
Ripetere la precisione di posizionamento | mm | (X) 0,004 (Z) 0,004 | (X) 0,004 (Z) 0,004 | |
Differenza inversa | mm | 0.007 | 0.007 | |
Rotondità | mm | 0.004 | 0.004 | |
Cilindicità | mm | 0.012 | 0.012 | |
Piatteness di lavorazione | mm | 0.0135 | 0.0135 | |
Numero di stazioni di torretta | 8 t | Torta di potenza 12T | ||
Tempo di cambio dell'utensile (adiacente/più lontano) | s | 0.45/1.45 | 0.45/1.45 | |
Dimensione del gambo esterno | mm | 25 × 25 | 25 × 25 | |
Dimensioni del gambo del buco interno | mm | ≤φ40 | ≤φ40 | |
Tipo di guida dell'asse x/z | Guida a sfera | X = 45 x1 = 45 | X = 45 x1 = 45 | |
Z = 45 z1 = 45 | Z = 45 z1 = 45 | |||
Spaziatura centrale di guida X/X1/Z/Z1 | mm | 280/280/600/600 | 280/280/600/600 | |
Tipo di vite dell'asse x/z | Vite a sfera | X = φ4010 x1 = φ4010 | X = φ4010 x1 = φ4010 | |
Z = φ4010 z1 = φ4010 | Z = φ4010 z1 = φ4010 |
NO. | Standard | Osservazione |
1 | Sistema CNC guangshu 988td | |
2 | Guida lineare | |
3 | A206WS | Fuso elettrico CTB |
4 | A206WS | Fuso elettrico CTB |
5 | Stazione idraulica | |
6 | Chuck idraulico solido da 12 ' | 2 个 |
7 | Torta di servo idraulico a otto stazioni Taiwan | 2 个 |
8 | Tank della collezione di chip | |
9 | Scambiatore di calore dell'armadio elettrico | |
10 | Luce di avvertimento | |
11 | Illuminazione della macchina utensile | |
12 | Misurazione del ciclo semi-chiuso | |
13 | Protezione della porta scorrevole interiore |
OPZIONALE

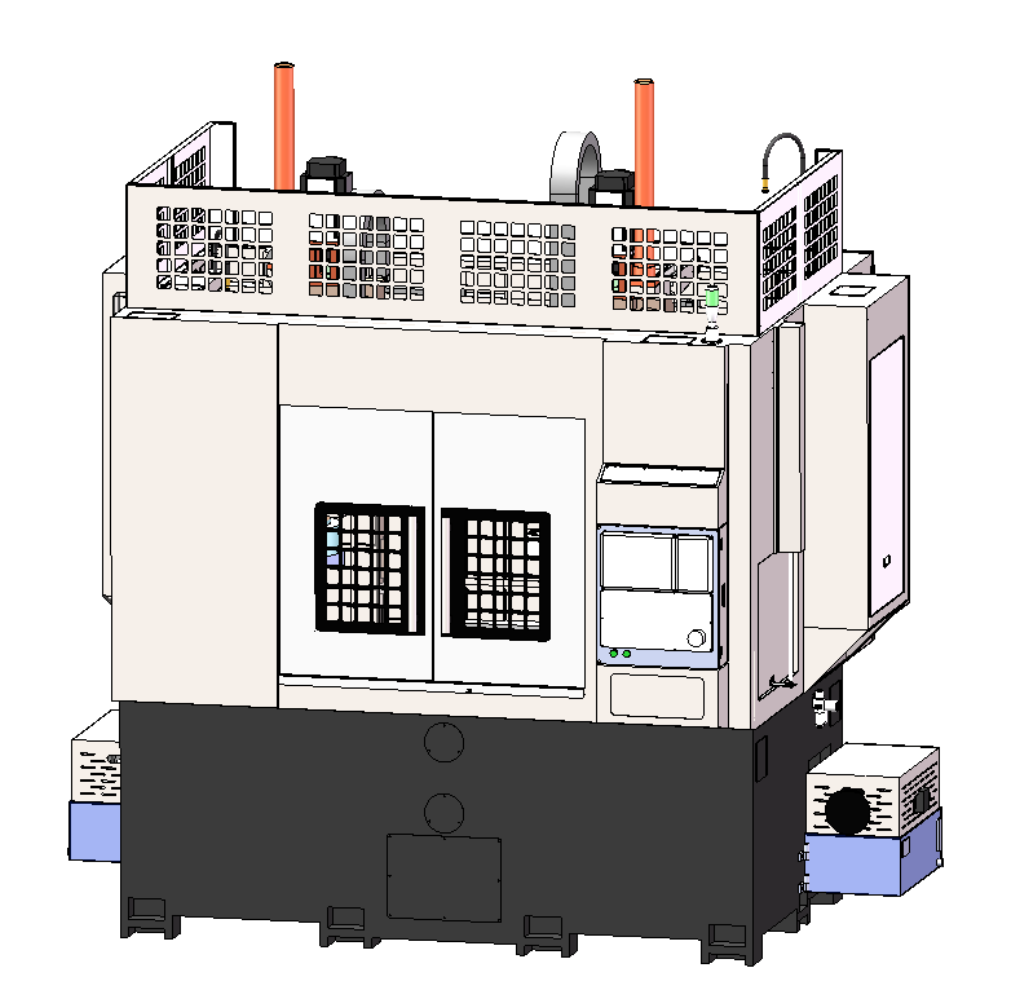

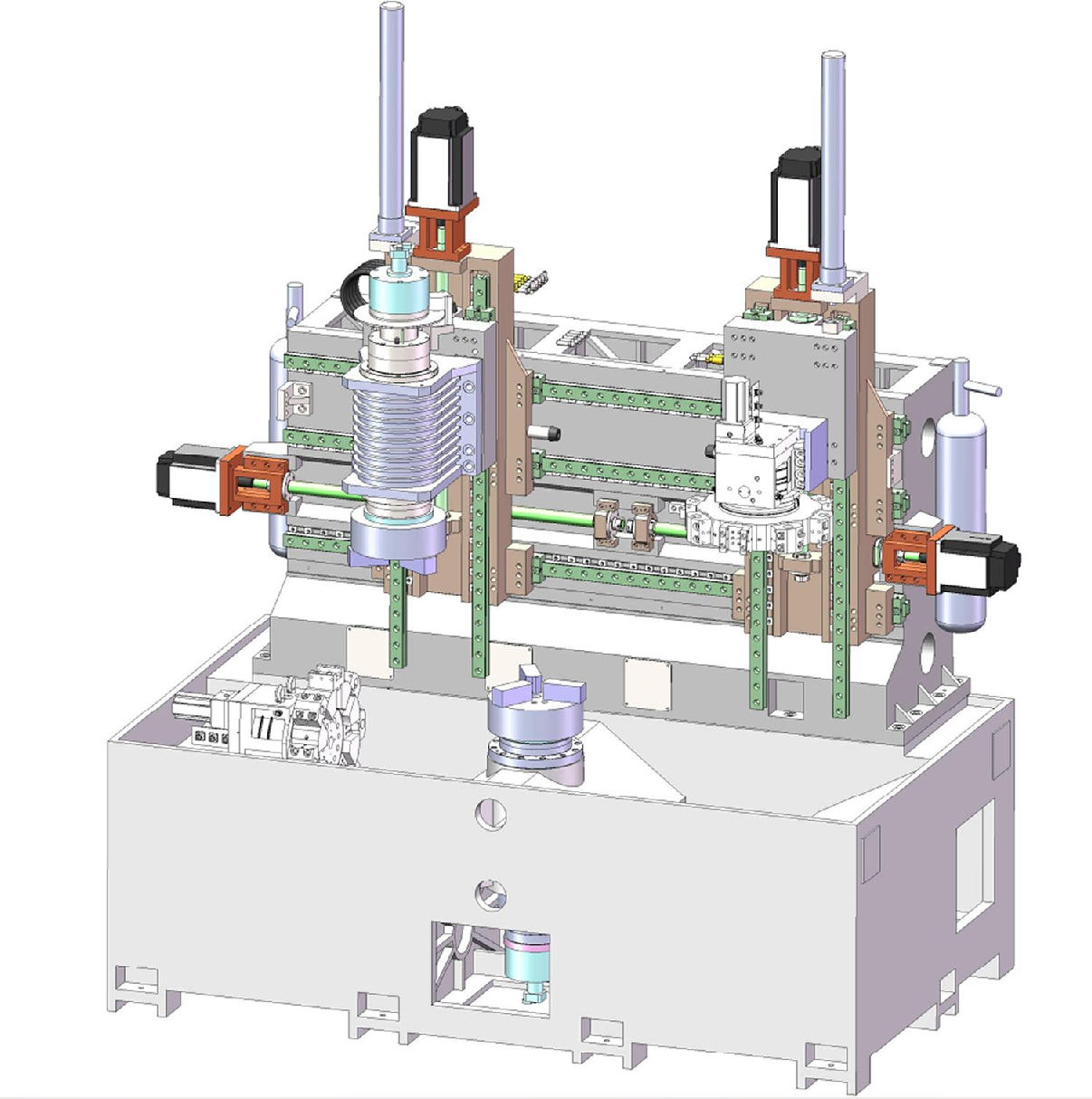

Layout della macchina
