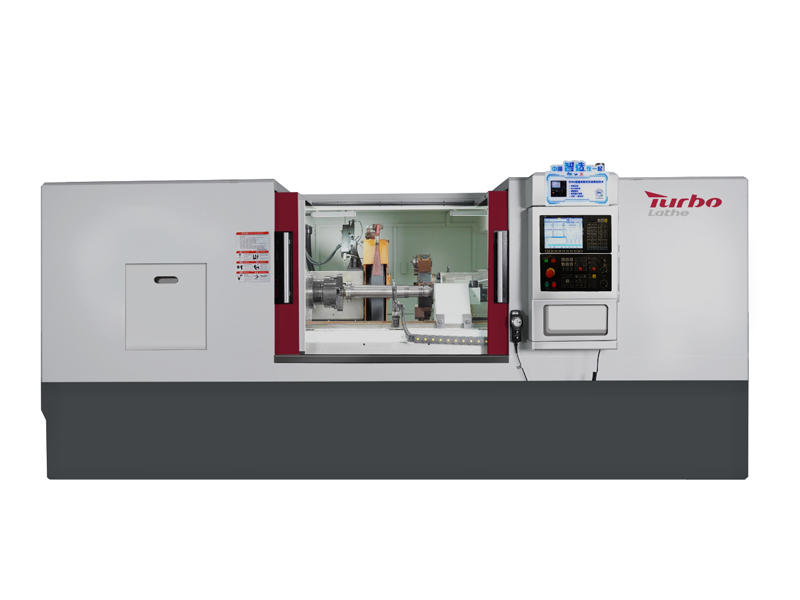

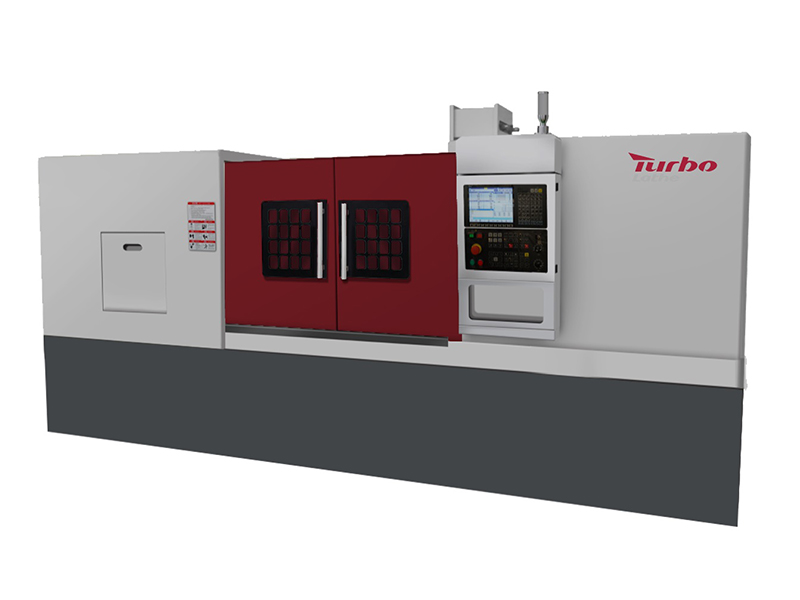

Stato di disponibilità: | |
---|---|
1. L'asse di movimento dell'asse XZ utilizza un servo motore per guidare direttamente una coppia di viti a sfera di precisione e la vite di contatto angolare è supportata da un cuscinetto di precisione speciale. La struttura pre-concentrato migliora la resistenza alla rigidità e alla deformazione termica della vite e migliora notevolmente l'accuratezza dell'alimentazione.
2. Entrambi gli assi X e Z sono guidati da binari di rotazione per garantire una trasmissione regolare e una precisione di trasmissione precisa.
3. La macchina utensile è dotata di sistema GSK/HNC, che ha funzioni complete, funzionamento facile, accuratezza stabile e funzionamento affidabile.
4. Il design modulare della scatola del letto della macchina utensile, dopo l'analisi degli elementi finiti, ha una struttura avanzata e ragionevole e una forte pertinenza.

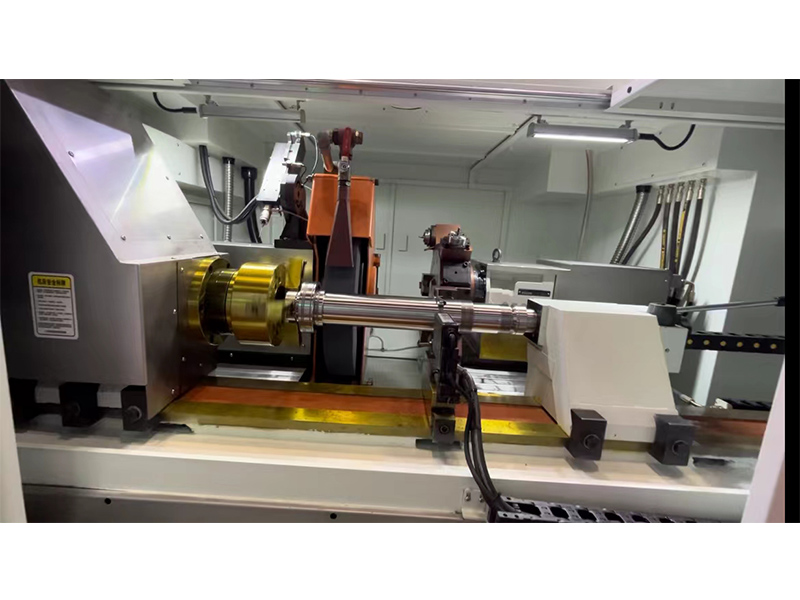

5. Il mandrino della ruota di macinazione principale adotta un mandrino elettrico, che ha un'elevata efficienza e una velocità di risposta rapida. Riduce i collegamenti di trasmissione e può ottenere la svolta e la macinazione ad alta velocità. Ha le notevoli caratteristiche di alta velocità, forte rigidità, alta precisione, piccola deformazione termica, funzionamento regolare e basso rumore.
Marchio del sistema di controllo CNC
GSK988ta è standard
Opzionale:
HNC-808D-10G
Syntec 22ta
Fanuc 0i-TF Plus
Siemens 828d
Mitsubishi
Applicazione
● Parti di precisione
● Parti meccaniche
● Parti hardware
● Strumenti manuali
● Parti mediche
● Parti di orologio e orologio
● Parti ottiche
● Parti automatiche
● Parti del bagno
● Accessorio per bici
Alimentatore di parti automatiche
Adottando un'unità di sistema idraulico, la forza di alimentazione è grande, adatta a un diametro maggiore e alimentazione a barra più pesante. Ha i vantaggi di una buona stabilità e alta affidabilità.
● Migliora l'efficienza della produzione
● Ridurre i costi di produzione
● Migliorare la sicurezza della produzione
Catcher di bar
Utilizza l'aria compressa come fonte di alimentazione per ottenere la funzione di giunzione.
● realizza la lavorazione continua
● comoda maneggevolezza e conservazione del pezzo
Capriata di caricamento automatico
Modalità di presa: presa, maneggevolezza, sollevamento, svolta
Adatto per: raccordi per hardware, parti di plastica, parti elettroniche 3C, parti automobilistiche, parti elettroniche ed elettriche, mobili e parti degli elettrodomestici.
Robot
Elevata precisione e tasso di battito elevato: con una ripetibilità di ± 0,02 mm e un tasso di battito massimo di 4 m/s, il robot può trasportare in modo efficiente parti, aumentando la produttività del 20% - 40% nel carico e nello scarico della macchina utensile.
Caricamento e scarico dei robot: una linea di produzione, un singolo investimento può soddisfare le esigenze della produzione di multi-variazione.
Investimento basso e rendimento rapido: un robot può realizzare caricamento e scarico a singolo o multi-stazione.
Torretta
L'indicizzazione del disco del taglierine adotta il disco di Servo Cutter.
Può tagliare le direzioni in avanti e inversa.
Cambio di strumento vicino a due vie, velocità rapida e alta efficienza.
Accuratezza di posizionamento elevato e precisione di posizionamento ad alta ripetizione.
Alta rigidità e buona stabilità
8 t servo torretta
Torta di potenza 12T
Torretta di potenza 12T con asse y
Lubrificazione automatica
Il lubrificatore automatico fornisce automaticamente lubrificante alla guida e nella vite dell'asse X e Z per garantire un funzionamento regolare in ogni momento.
In caso di carenza di petrolio, viene emesso un allarme e la macchina si interrompe automaticamente.
Serraggio
Collet
Mandrino
Dimensione: 6 ', 8 ' , 10 ', 12 ' , 15 '
Tipo: solido/ vuoto
Jaw: 2/3/4jaws
Indicizzazione Chuck
Parametri tecnici principali | CM300 |
Lunghezza massima del pezzo | 800 mm |
Diametro cilindrico macinabile | Φ8 ~ φ300mm |
Viaggio massimo dell'asse X | 200 mm |
Viaggio massimo dell'asse z | 1100mm |
Tipo di mandrino | A2-5 |
Velocità del mandrino nominale | 0-1500r/min |
Tipo di mandrino | Chuck solido da 8 pollici |
Tipo di supporto per utensili | Torretta di potenza a 12 stazioni |
Asse X Rapid Traverse velocità | 20 m/min |
Asse Z Rapida velocità di traversa | 20 m/min |
Altezza centrale | 190mm |
Peso massimo del pezzo da terra | 150 kg |
Angolo di svolta massimo | -3 ° ~ +3 ° |
Dimensione della ruota di macinazione | Φ600x (20 ~ 75) xφ305mm |
Macinatura della ruota lineare Velocità | 45m/s |
Il buco conico della manica di coda è morse | 5# |
Viaggio massimo della manica centrale di coda | 100 mm |
Rotondità | 0,002 mm |
Coerenza delle dimensioni interne nella sezione longitudinale | 0,002 mm/100 mm |
Rugosità superficiale | ≤ra0.4um |
Ripetibilità dell'asse x/z | ≤0,002 mm |
Cilindicità | 0,002 mm |
Errore di runout | ≤0,002 mm |
Accuratezza dimensionale del diario lavorato | ± 0,001 mm |
Potenza del motore della testa del mandrino | 4.7kw |
Potenza del motore a ruota | 15KW |
Dimensioni complessive della macchina | 4250x2580x1800 |
Configurazione standard

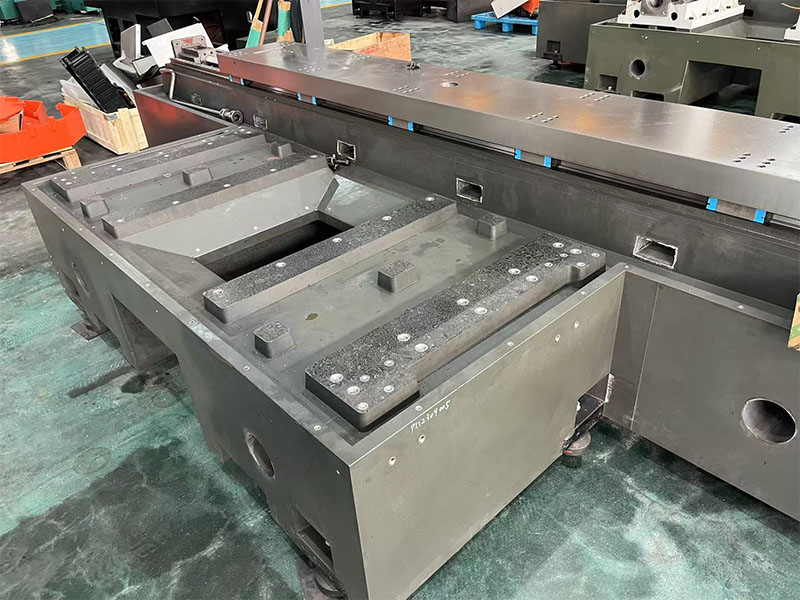

Casting di granito artificiale da letto
Scatola del mandrino, piastra di trascinamento, ecc. Casting a sabbia di resina integrale
Sistema di controllo CNC HNC-808DIT
Drive di alimentazione, motore HNC
Mandrino zzdy20 unità mandrino
Tailstock φ95 albero di coda
Z Ballscrew Hiwin
X a vite a sfera thk
Z Guida lineare Hiwin
X Linear Guideway thk
Torretta Taiwan Lianji Torta di potenza a 12 stazioni
Xinxina assorbitore di nebbia d'olio
Misurazione di precisione centrale dello strumento
Macchina da taglio a righe Xinke Yang
Opzionale

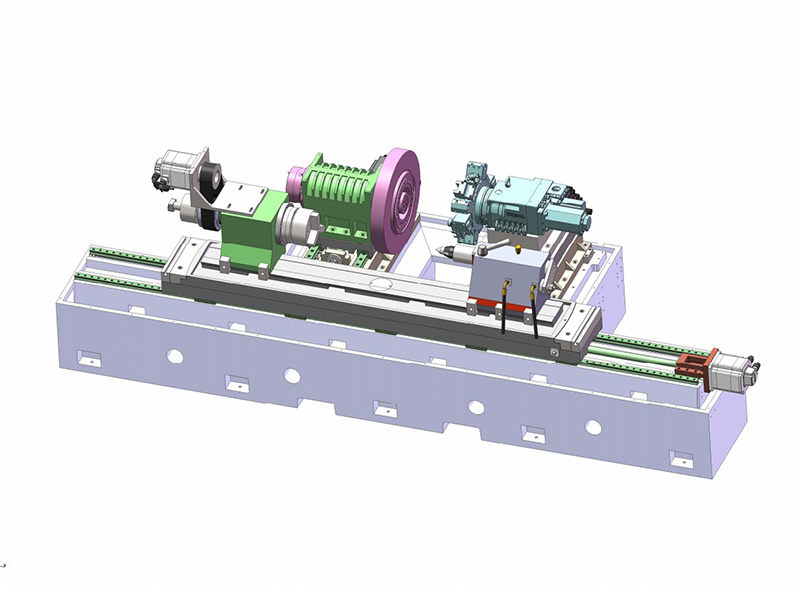

Layout della macchina
