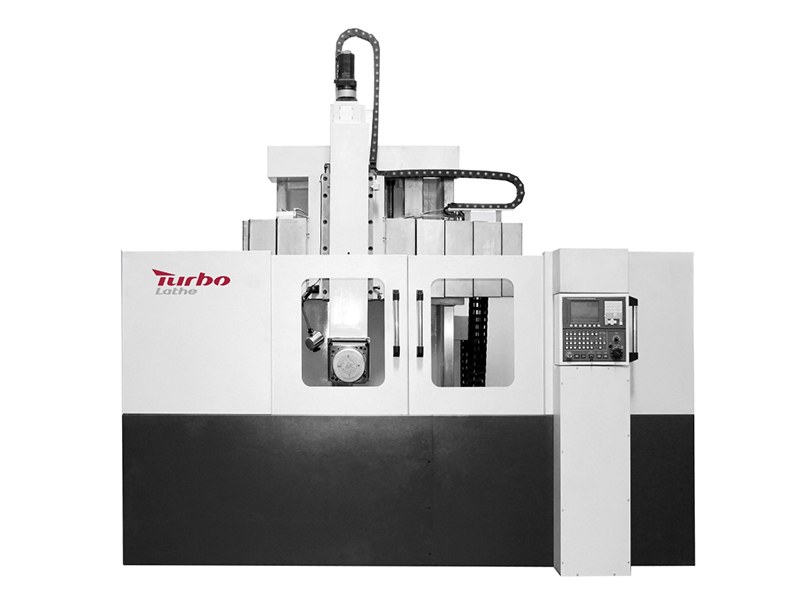

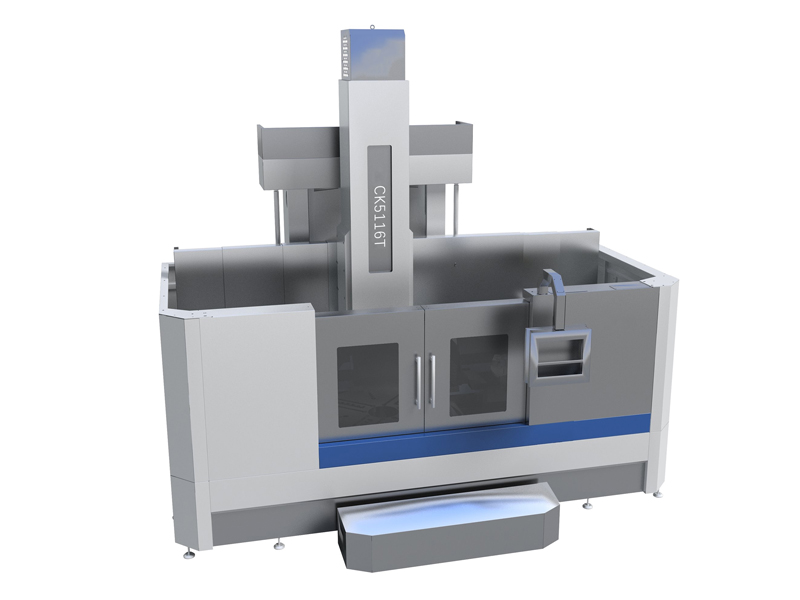

Ck5112/ck5116/ck5120 tornio cnc verticale
Ck5112/ck5116/ck5120 tornio cnc verticale
| Stato di disponibilità: | |
|---|---|
Dati tecnici
STANDARD
| Specifiche principali | ||||
| ARTICOLO | UNIT | CK5112 | CK5116 | CK5120 |
| Diametro di lavorazione massima | mm | 1250 | 1600 | 2000 |
| Diametro rotante massimo | mm | 1270 | 1620 | 2020 |
| Diametro della tabella | mm | 1000 | 1400 | 1800 |
| Altezza di lavorazione massima (distanza tra la superficie superiore della tabella e la superficie inferiore del portastricia) | mm | 100 | 1000 | 1250 |
| Limite di altezza di lavorazione massima opzionale | mm | 1250 | 1600 | 1800 |
| Gamma di velocità della tabella | r/mm | 6.3 ~ 200 | 5-160 | 3.2-100 |
| Numero di fasi di velocità della tabella | Stepless a 4 velocità | |||
| Sono disponibili altre fasi di velocità | Stepless a 2 velocità | |||
| Carico della tabella massima | t | 3.2 | 5 | 8 |
| Capacità di carico opzionale | t | 5 | 8 | 10 |
| Gamma di alimentazione del supporto per utensili verticali | mm/min | 0,1-1000 | ||
| Velocità trasversale rapida del supporto per utensili verticali | mm/min | 2000 | ||
| Viaggio orizzontale del porta degli strumenti verticali | mm | -800 | -1050 | -1200 |
| Crossrail Travel (spostamento del Crossrail sul letto) | mm | Altezza di elaborazione massima -350 | ||
| Potenza motore principale | KW | 22 | 30 | 37 |
| Coppia del tavolo massimo | KNm | 10.5 | 17.9 | 35.3 |
| Velocità di sollevamento traversa | mm/min | 660 | 660 | 660 |
| Forza di taglio massima del supporto per utensili verticali | Kn | 20 | 25 | |
| Footprint della macchina (LXW) | mm | 2930x2150 | 3200x2600 | 3570x2985 |
| Con dimensione di copertura seminlosa (LXW) | mm | 4000x3714 | 4700x3805 | 5200x4325 |
| Altezza minima | mm | 2900 | 3100 | 3500 |
| Peso della macchina | t | 8 | 12.6 | 17 |
| Classe di precisione | It7 | It7 | It7 | |
| Precisione di posizionamento | mm | 0,03/1000 | ||
| Ripetibilità | mm | 0,015/1000 | ||
| Deviazione inversa | mm | 0,01/1000 | ||
| Configurazione standard | ||
| NO. | Articolo | Marca |
| 1. | Sistema di controllo CNC | FANUC 0I-TF Plus （5） |
| 2. | Servo Motor per asse x/z | FANUC |
| 3. | Fuso principale | Marchio locale famoso di Dandong Huanghai |
| 4. | Tutti gli attrezzi | 40 Cr Materiale |
| 5. | Cuscinetti del motore principale | Marchio KTL di Dalian |
| 6. | Altri cuscinetti | Haerbing, Wafangdian, Luoyang |
| 7. | Vite da ballo | Marchio famoso locale di Njyigong |
| 8. | Componente idraulico, valvola del solenoide | Marchio locale famoso di Shenzhen Junlan |
| 9. | Componenti elettrici | Marchio di fama locale Tianshui 213/Schneider |
| 10. | Cuscinetto di supporto per la vite a sfera | NSK o INA |
| 11. | Copertura di protezione per la traversa | Marchio famoso locale |
| 12. | Riduttore/ cambio | Marchio incremento |
| 13. | A/C per mobile elettrico | Shengyang Sanhe |
| 14. | Casting | Gradi HT250 |
| 15. | Inverter di frequenza | Sinee/ Szkewo |
