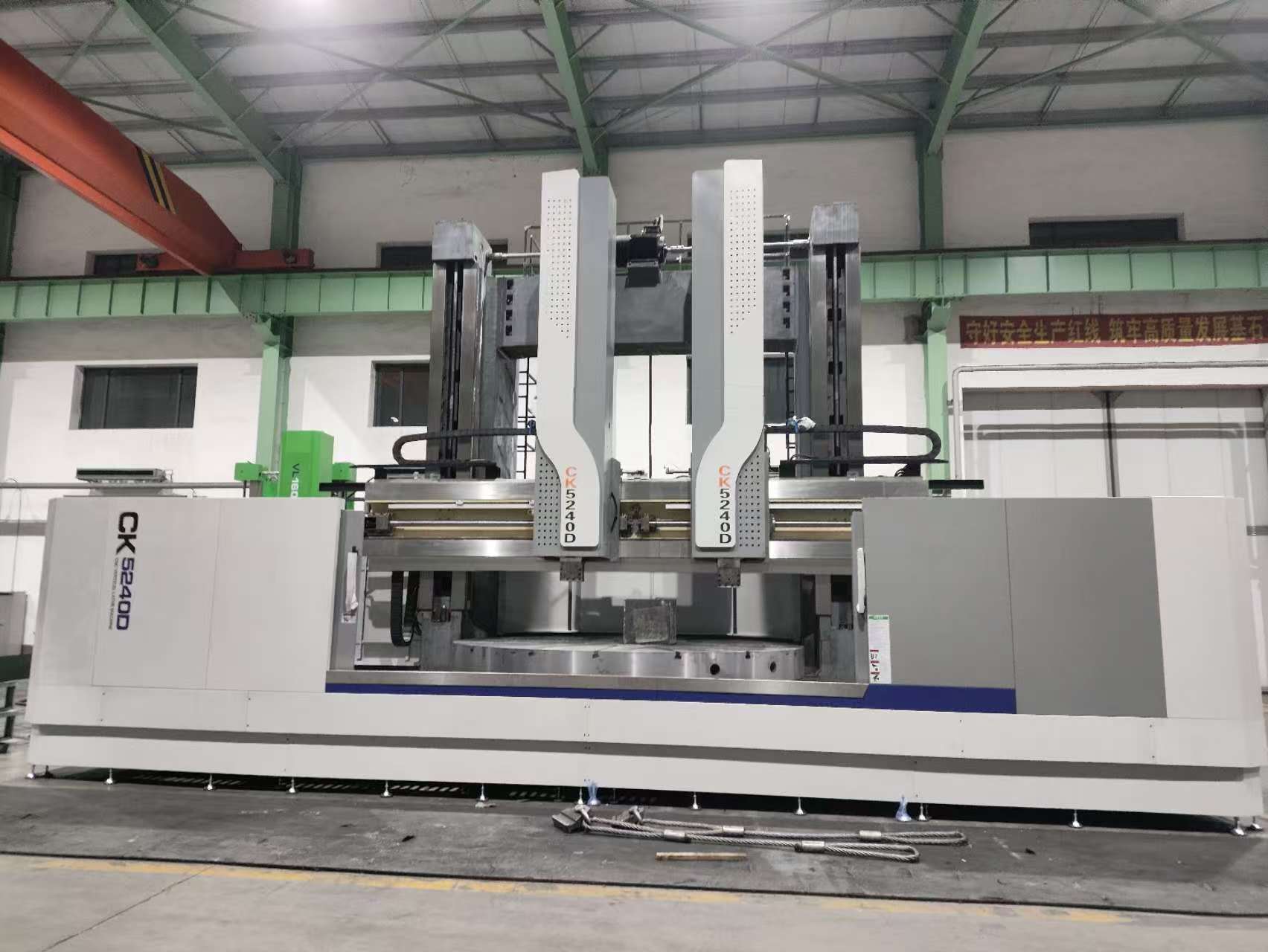

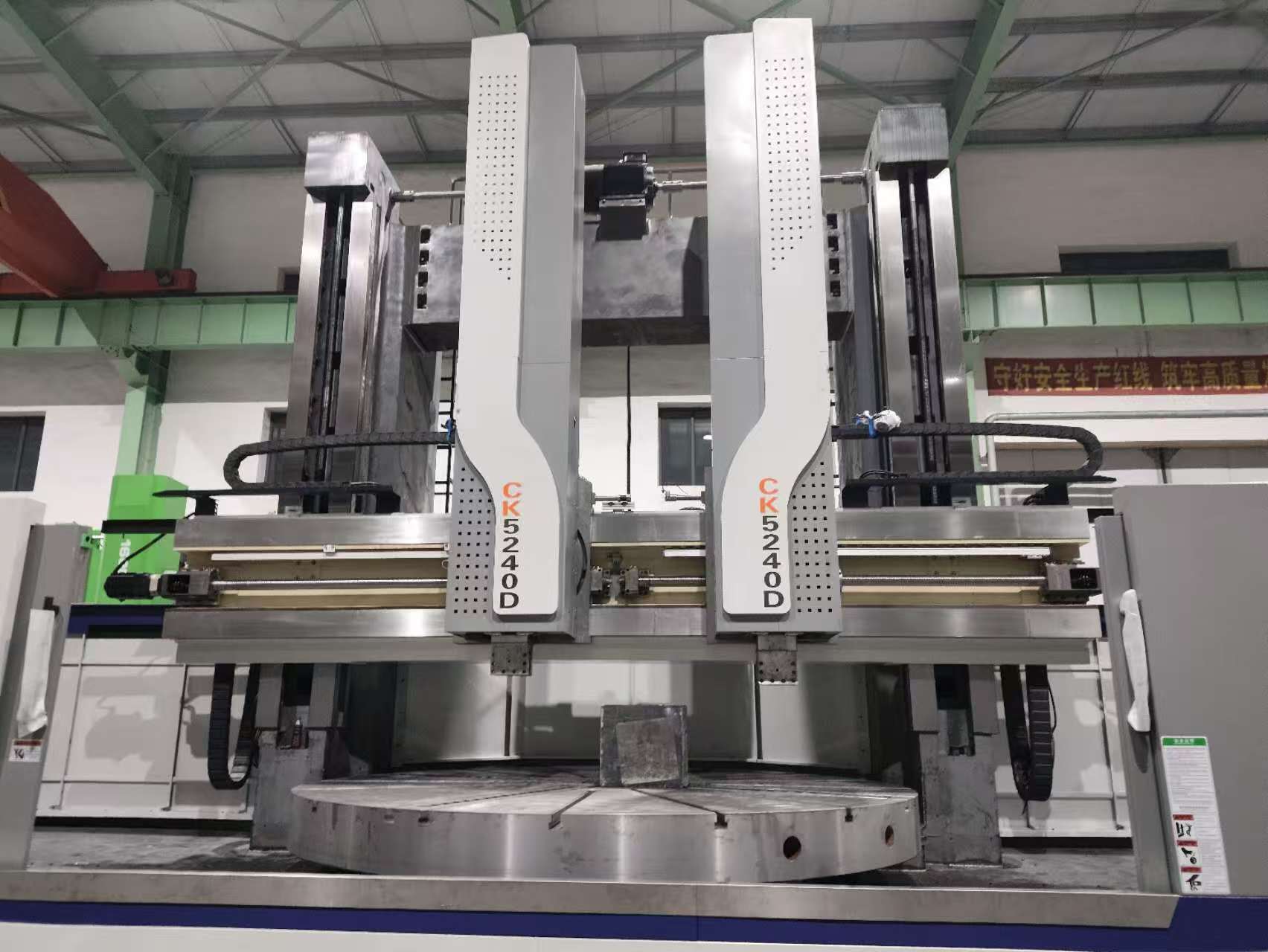

Ck5225/ck5231/ck5240 tornio cnc verticale
Ck5225/ck5231/ck5240 tornio cnc verticale
| Stato di disponibilità: | |
|---|---|
Dati tecnici
STANDARD
| Specifiche principali | |||
| ARTICOLO | CK5225 | CK5231 | CK5240 |
| Diametro di rotazione massima mm | 2500 | 3150 | 4000 |
| Diametro della tabella mm | 2250 | 2250/2830 | 2830/3000/3200/3400/3500/3600 |
| Altezza massima del pezzo mm | 1600/2000/2200/2500 | 1600/2000/2200/2500/2800/3000/3150 | |
| Pesatto del pezzo massimo | 10000/16000/20000 | 10000/16000/20000/32000/40000 | |
| Scherma orizzontale del supporto per utensili a destra mm | -50 ～ 1500 | -50 ～ 1800 | -50 ～ 1800 |
| Viaggio verticale del titolare degli utensili destro MM | 1000/1250/1400/1500/1600 | 1000/1250/1400/1500/1600/1800 | |
| Viaggio orizzontale del titolare degli utensili sinistro MM | -50 ～ 1500 | -50 ～ 1500 | -50 ～ 2300 |
| Viaggio verticale del titolare di utensili sinistro MM | 1000/1250/1400/1500/1600 | 1000/1250/1400/1500/1600/1800 | |
| Tabella Speed Range R/min | 2-63R/min | 2-63R/min/0,5-40R/min | |
| Numero di velocità di velocità della tabella | STEPPLESSO/STAPPETTO SEPLESS/A BUE SPEED | ||
| Gamma di mangimi di supporto per utensili mm/min | Sinistra 0,1-500 (PLC) a destra 0,1-1000 | ||
| Supporto per utensili Velocità di trasporto rapido mm/min | Sinistra 2000 a destra 2000 | ||
| Max Torque Kn.M | 63 | ||
| Forza di svolta massima del titolare degli utensili a destra KN | 35 | ||
| Forza di svolta massima del supporto per utensili sinistro KN | 28 | ||
| Colpo di traversa mm | 1250/1650/1850/2150 | 1250/1650/1850/2150/2450/2800 | |
| Velocità di sollevamento del raggio mm/min | 350 | ||
| Potenza del motore di sollevamento traverse KW | 11 | 11/11 | |
| Sistema di controllo | Siemens/Fanuc/GSK | ||
| Motore principale di potenza KW | 55KW (AC normale)/55KW (opzione service AC) | ||
| Dimensioni della sezione della barra degli strumenti mm (h x w) | 50x40/40x40 | ||
| Angolo di porta strumento in movimento | A sinistra (PLC) ： ± 30 | ||
| Tipo di supporto per utensili | RAM quadrato, RAM di tipo T, tabella degli strumenti motorizzati a destra (quattro, cinque, sei posizioni), tabella degli strumenti pentagonali manuale | ||
| Tipo di guida della tabella | Guida di pressione dinamica / Guida a pressione idrostatica | ||
| Dimensione della sezione trasversale di RAM MM | RAM quadrato 240x240, T-Slide 255 x 200, strumento motorizzato a destra Tabella 440 x 200, strumento pentagonale manuale Tabella 380 x 195 | ||
| Dimensione della macchina (LXW) MM | 5800x5500 | 6500x6000 | 7500x6300 |
| Accuratezza del posizionamento di X e Z | 0,025/1000 mm | ||
| Accuratezza del posizionamento ripetibile di X e Z | 0,010/1000 mm | ||
| X, Z Deviazione inversa | 0,013/1000 mm | ||
| Precisione di lavorazione | It7 | ||
| Peso (t) | 35 ～ 42 | 39 ～ 45 | 43 ～ 63 |
| Configurazione standard | ||
| NO. | Articolo | Marca |
| 1. | Sistema di controllo CNC | FANUC 0I-TF Plus （5） |
| 2. | Servo Motor per asse x/z | FANUC |
| 3. | Fuso principale | Marchio locale famoso di Dandong Huanghai |
| 4. | Tutti gli attrezzi | ~!phoenix_var15_0!~ ~!phoenix_var15_1!~ |
| 5. | Cuscinetti del motore principale | Marchio KTL di Dalian |
| 6. | Altri cuscinetti | Haerbing, Wafangdian, Luoyang |
| 7. | Vite da ballo | Marchio famoso locale di Njyigong |
| 8. | Componente idraulico, valvola del solenoide | Marchio locale famoso di Shenzhen Junlan |
| 9. | Componenti elettrici | Marchio di fama locale Tianshui 213/Schneider |
| 10. | Cuscinetto di supporto per la vite a sfera | NSK o INA |
| 11. | Copertura di protezione per la traversa | Marchio famoso locale |
| 12. | Riduttore/ cambio | Marchio incremento |
| 13. | A/C per mobile elettrico | Shengyang Sanhe |
| 14. | Casting | Gradi HT250 |
