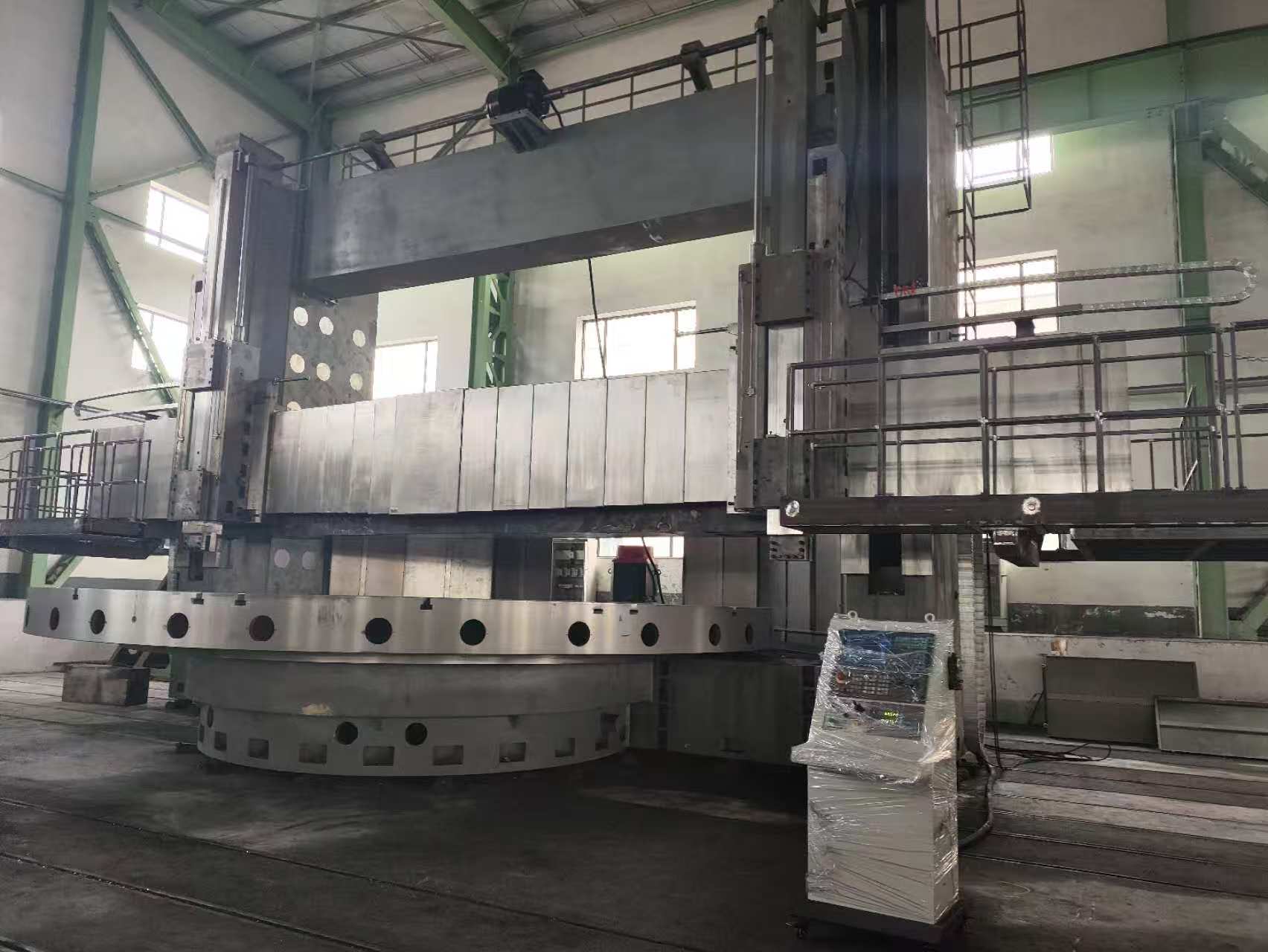

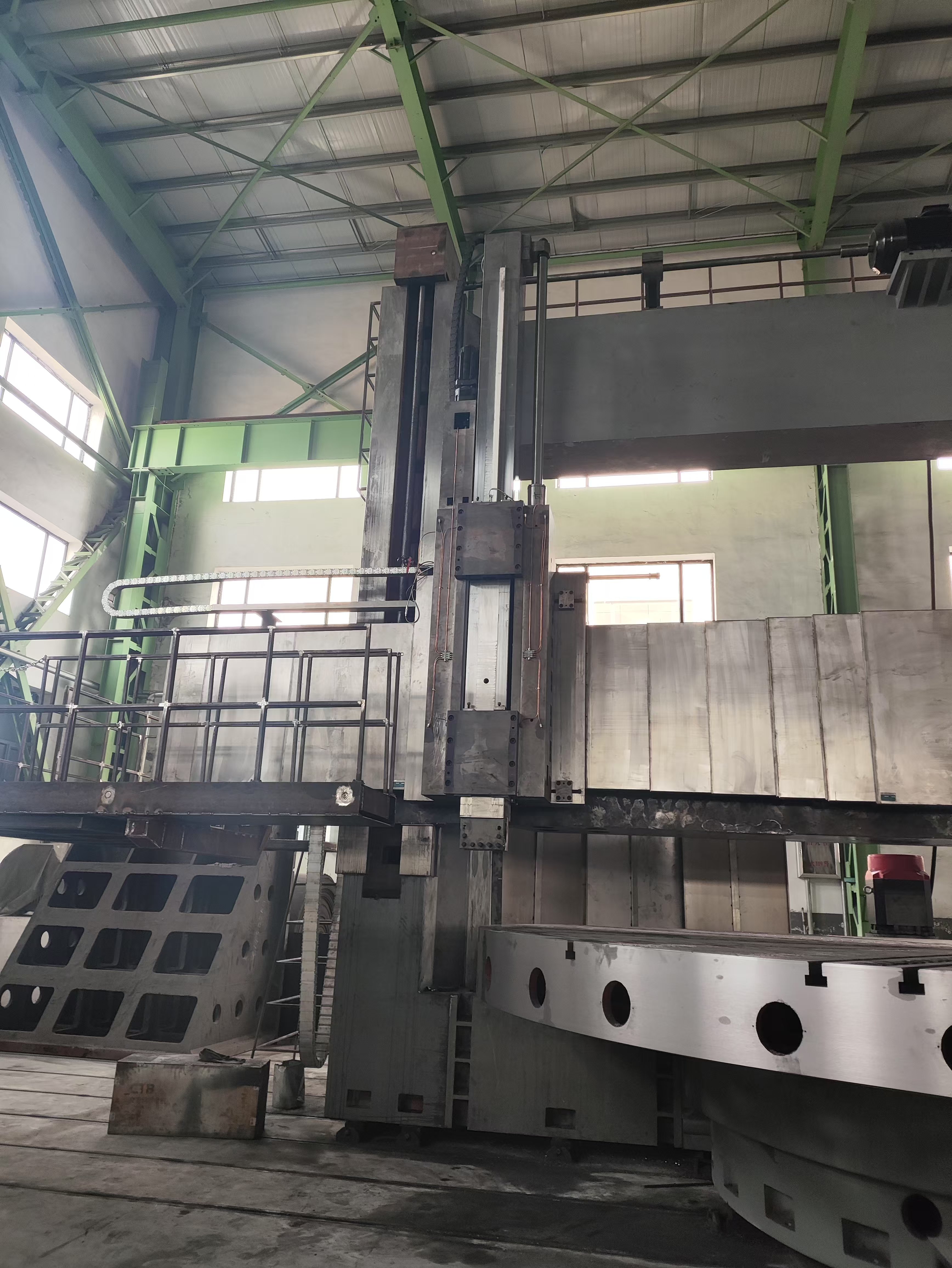

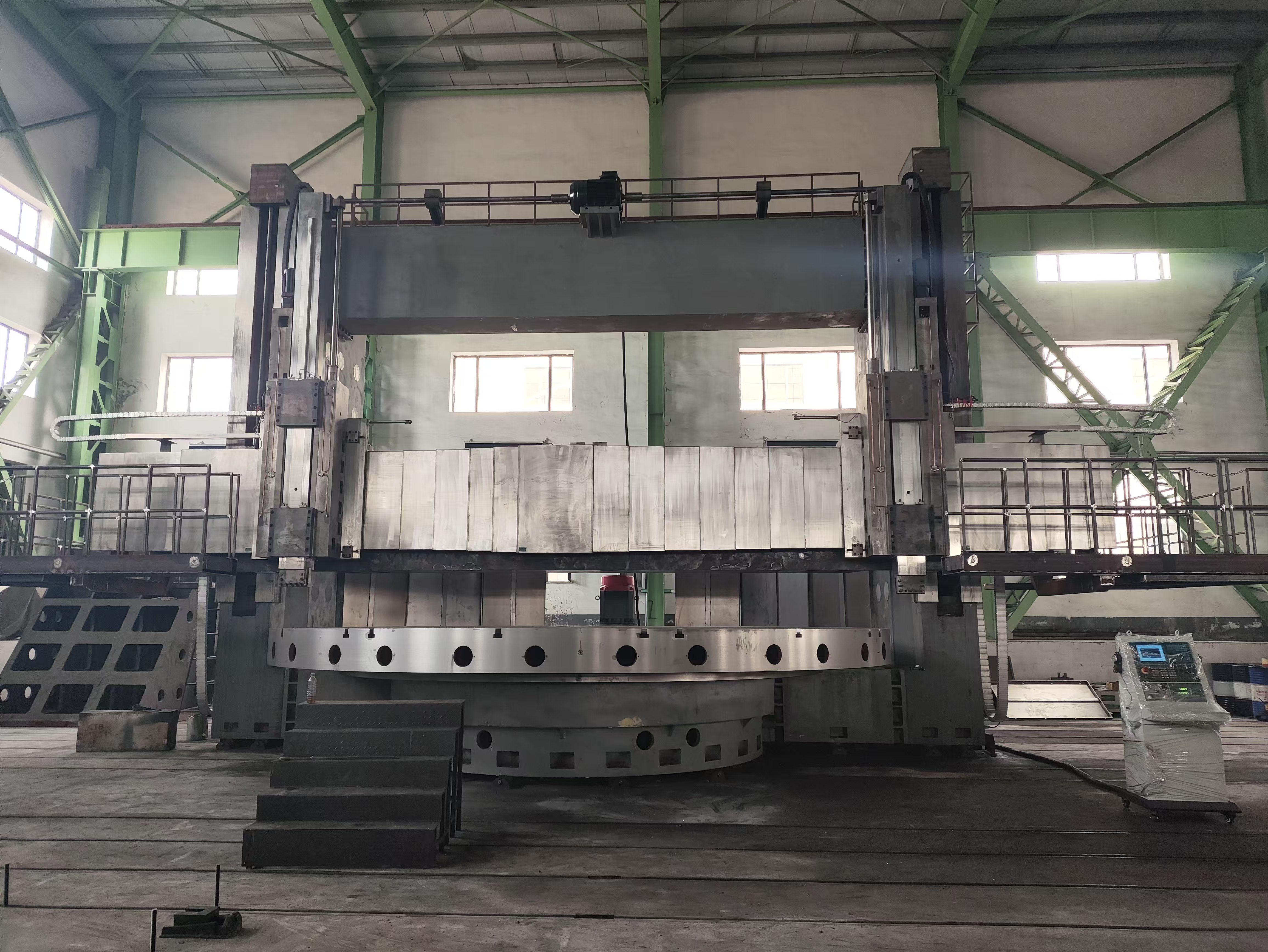

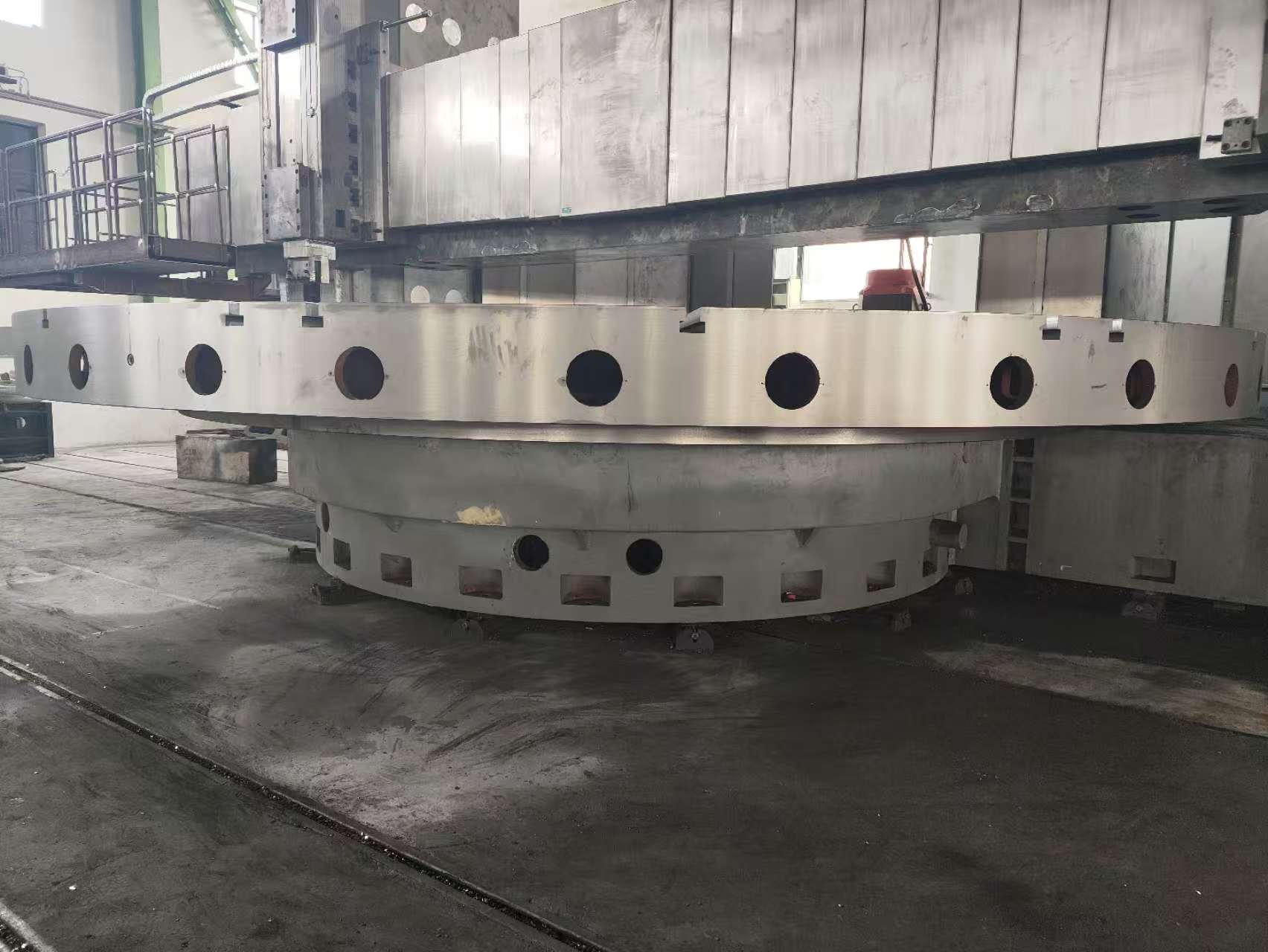

CK5280/CK52100 Tornio CNC verticale

CK5280/CK52100 Tornio CNC verticale

Stato di disponibilità:



Richiesta

Dati tecnici

STANDARD

Specifiche principali
ARTICOLO	CK5280	CK52100
Diametro di rotazione massima mm	8000	10000
Diametro della tabella mm	7100	7100/8000
Altezza massima del pezzo mm	3000/3150/3500/4000	3000/3150/3500/4000/4500
Pesatto del pezzo massimo	80000/100000/125000	80000/100000/125000/150000
Scherma orizzontale del supporto per utensili a destra mm	-50 ~ 4400	-50 ~ 5400
Viaggio verticale del titolare degli utensili destro MM	1600/1800/2000/2200	1600/1800/2000/2200/2500
Viaggio orizzontale del titolare degli utensili sinistro MM	-50 ~ 4400	-50 ~ 5400
Viaggio verticale del titolare di utensili sinistro MM	1600/1800/2000/2200	1600/1800/2000/2200/2500
Tabella Speed Range R/min	0,2 ~ 20R/min
Numero di velocità di velocità della tabella	Stepless a due velocità
Gamma di mangimi di supporto per utensili mm/min	sinistra 0,1 ～ 500 （PLC） a destra 0,1 ～ 1000
Supporto per utensili Velocità di trasporto rapido mm/min	sinistra 2000 a destra 2000
Max Torque Kn.M	400	600
Forza di svolta massima del titolare degli utensili a destra KN	80
Forza di svolta massima del supporto per utensili sinistro KN	60
Colpo di traversa mm	2650/2800/3150/3650	2250/2400/2750/3250/3750
Velocità di sollevamento del raggio mm/min	310	310
Potenza del motore di sollevamento traverse KW	45	55
Sistema di controllo	Siemens/Fanuc/GSK
Motore principale di potenza KW	132KW （SERVO AC）
Dimensioni della sezione della barra degli strumenti mm (h x w)	60x60/70x70	60x60/70x70
Tipo di supporto per utensili	Ram quadrato
Tipo di guida della tabella	Guida idrostatica
Dimensione della sezione trasversale di RAM MM	RAM quadrato 320x320
Dimensione della macchina (LXW) MM	17500x12000	19600x12000
Accuratezza del posizionamento di X e Z	0,025/1000 mm
Accuratezza del posizionamento ripetibile di X e Z	0,010/1000 mm
X, Z Deviazione inversa	0,013/1000 mm
Precisione di lavorazione	It7
Peso (t)	210 ~ 350	330 ~ 420
