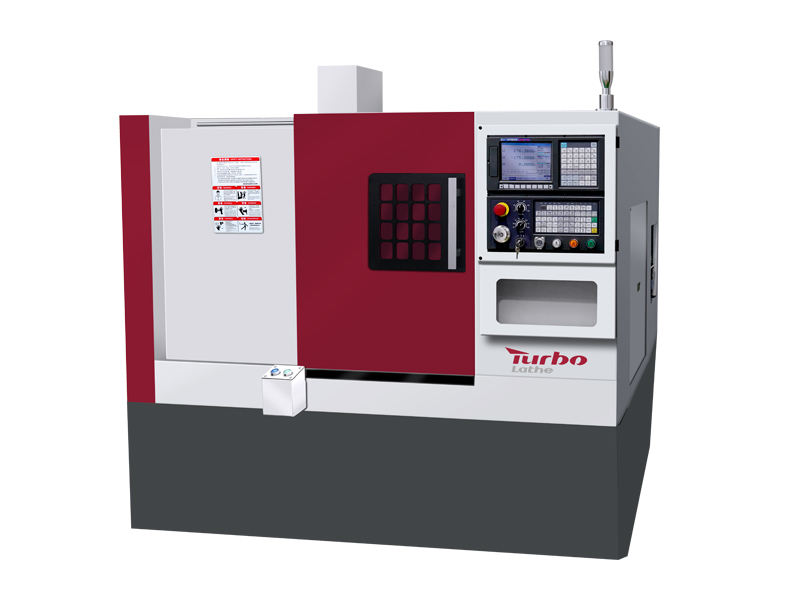

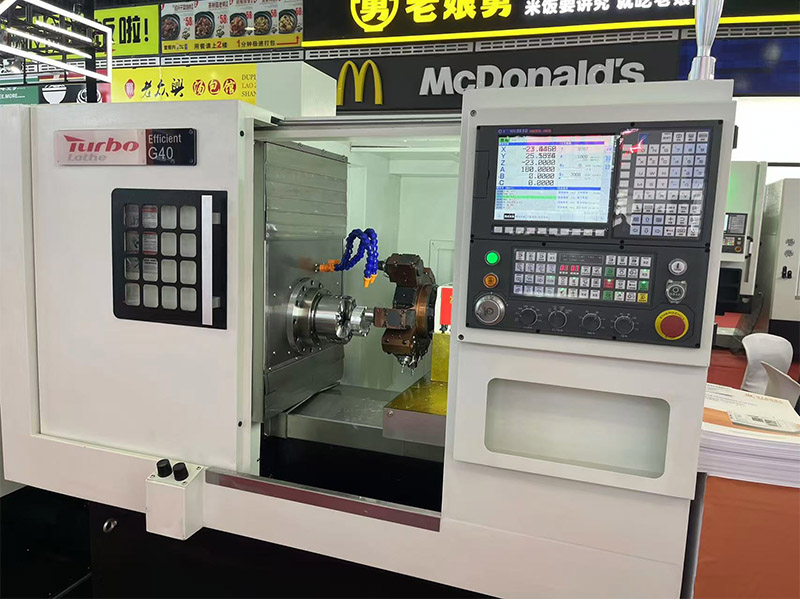

1. Dotato di una torretta di potenza, questa macchina è una macchina utensile multifunzionale CNC e fresatura.
2. Velocità più elevata, riducendo i tempi di elaborazione e migliorando l'efficienza del lavoro degli utenti.
3. La progettazione del sollevamento del mandrino, il porta dell'utenzione elettrica è fissata sul carrello, che può ottenere una maggiore precisione di elaborazione e una qualità stabile.
Marchio del sistema di controllo CNC
GSK988ta è standard
Opzionale:
HNC-808D-10G
Syntec 22ta
Fanuc 0i-TF Plus
Siemens 828d
Mitsubishi
Applicazione
● Parti di precisione
● Parti meccaniche
● Parti hardware
● Strumenti manuali
● Parti mediche
● Parti di orologio e orologio
● Parti ottiche
● Parti automatiche
● Parti del bagno
● Accessorio per bici
Alimentatore di parti automatiche
Adottando un'unità di sistema idraulico, la forza di alimentazione è grande, adatta a un diametro maggiore e alimentazione a barra più pesante. Ha i vantaggi di una buona stabilità e alta affidabilità.
● Migliora l'efficienza della produzione
● Ridurre i costi di produzione
● Migliorare la sicurezza della produzione
Catcher di bar
Utilizza l'aria compressa come fonte di alimentazione per ottenere la funzione di giunzione.
● realizza la lavorazione continua
● comoda maneggevolezza e conservazione del pezzo
Capriata di caricamento automatico
Modalità di presa: presa, maneggevolezza, sollevamento, svolta
Adatto per: raccordi per hardware, parti di plastica, parti elettroniche 3C, parti automobilistiche, parti elettroniche ed elettriche, mobili e parti degli elettrodomestici.
Robot
Elevata precisione e tasso di battito elevato: con una ripetibilità di ± 0,02 mm e un tasso di battito massimo di 4 m/s, il robot può trasportare in modo efficiente parti, aumentando la produttività del 20% - 40% nel carico e nello scarico della macchina utensile.
Caricamento e scarico dei robot: una linea di produzione, un singolo investimento può soddisfare le esigenze della produzione di multi-variazione.
Investimento basso e rendimento rapido: un robot può realizzare caricamento e scarico a singolo o multi-stazione.

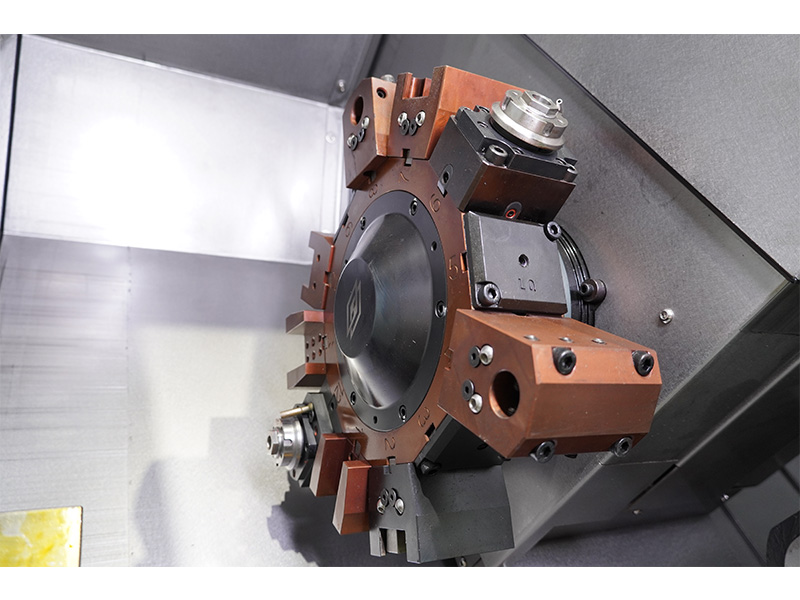

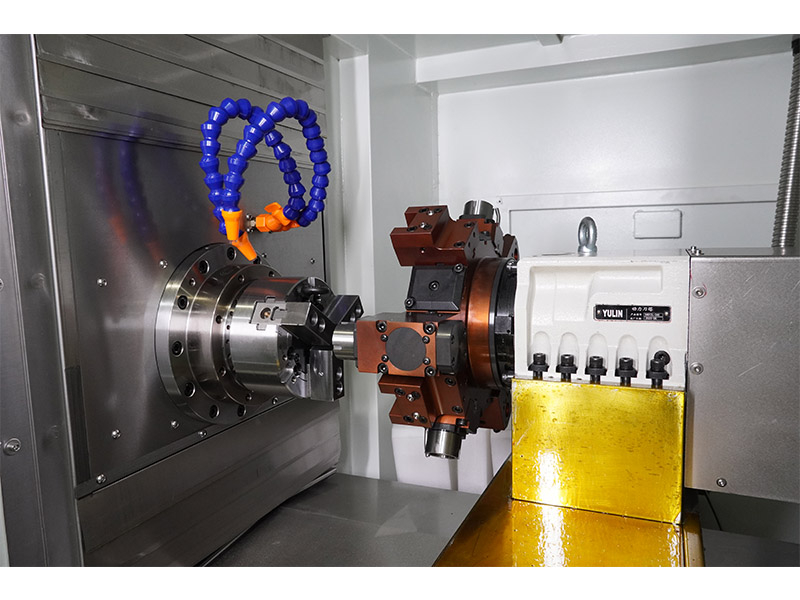

Torretta
L'indicizzazione del disco del taglierine adotta il disco di Servo Cutter.
Può tagliare le direzioni in avanti e inversa.
Cambio di strumento vicino a due vie, velocità rapida e alta efficienza.
Accuratezza di posizionamento elevato e precisione di posizionamento ad alta ripetizione.
Alta rigidità e buona stabilità
8 t servo torretta
Torta di potenza 12T
Torretta di potenza 12T con asse y
Lubrificazione automatica
Il lubrificatore automatico fornisce automaticamente lubrificante alla guida e nella vite dell'asse X e Z per garantire un funzionamento regolare in ogni momento.
In caso di carenza di petrolio, viene emesso un allarme e la macchina si interrompe automaticamente.
Serraggio
Collet
Mandrino
Dimensione: 6 ', 8 ' , 10 ', 12 ' , 15 '
Tipo: solido/ vuoto
Jaw: 2/3/4jaws
Indicizzazione Chuck
NO. | Parametri tecnici principali | G40 |
1 | Diametro di oscillazione massimo sul letto | 450 mm |
2 | Diametro di lavorazione massima | 200 mm (albero)/ 260 (disco) |
3 | Lunghezza di lavorazione massima | 200 mm |
4 | Dimensione del fuso | ISO A2-5 |
5 | Tyoe del mandrino | Electro mandrino auto-sviluppato |
6 | Velocità massima | 3500r/min |
7 | Diametro del cuscinetto anteriore del mandrino | Φ75 |
8 | Specifiche di Chuck standard | Chuck/ colletto idraulico da 6 pollici |
9 | Diametro del foro del mandrino | 49 mm |
10 | Capacità della barra | 40 mm |
11 | Potenza del fuso valutato | 7.5KW |
12 | ||
13 | Viaggio dell'asse X. | 260 mm |
14 | Viaggio dell'asse Z. | 270 mm |
15 | Più o meno 100 per 200 mm | |
16 | Asse X Velocità rapida | 20m/s |
17 | 20m/s | |
18 | Tipo di post utensile | Torretta di potenza per utensili dal vivo BMT40 |
19 | Posizione degli strumenti | 12 |
20 | Dimensione dell'utensile massima (quadrato) | 16 × 16mm |
21 | Dimensione dell'utensile massima (round) | Φ25mm |
22 | Sollevamento del viaggio | Totale 100 mmm |
23 | Tipo di cambio dell'utensile | Qualsiasi posizione, servo motore |
24 | Tempo di cambio dello strumento | 0,45s/ 1,45 (vicino/ lontano) |
25 | Dimensione della guida lineare | X 30mm z 30mm |
26 | Dimensione della vite da sfera | X φ2510mm z φ3210mm |
27 | Misurare | 3750 × 1900 × 2120mm |
28 | Peso | 2800 kg |
Configurazione standard
Sistema CNC GSK
Fuso elettrico A2-5
Bejing CTB Local Brand Brand
Branco di fama idraulica di Chuck Local
Delixi di componenti elettrici principali o marchio equivalente
Sistema idraulico 6 pollici
Marchio famoso locale
Cuscinetto del mandrino NSK
X AIXS /Asse Z che porta il marchio famoso di Lyc
Vite a sfera dell'asse
X = 2510/ Hiwin/ PMI
Vite a sfera dell'asse z
Z = 3210 Hiwin/PMI
X Asse Linear Guideway Hiwin
Z Axis Linear Guideway Hiwin
Pump Local Loppate Brand
Sistema di lubrificazione automatica Local Brand Brand
12 Position Power Torret Taiwan Brand Lianqi
Sistema CNC Fanuc 0i TF Plus | Trasportatore di chip |
Sistema CNC Siemens 828D | Pompa di raffreddamento da 500 W. |
Trasportatore di chip | Skimmer di olio |
Porta automatica | Capriata di caricamento automatico |
Tetto automatico | Robot |
Renishaw Tool Presetter | Parte Catcher |

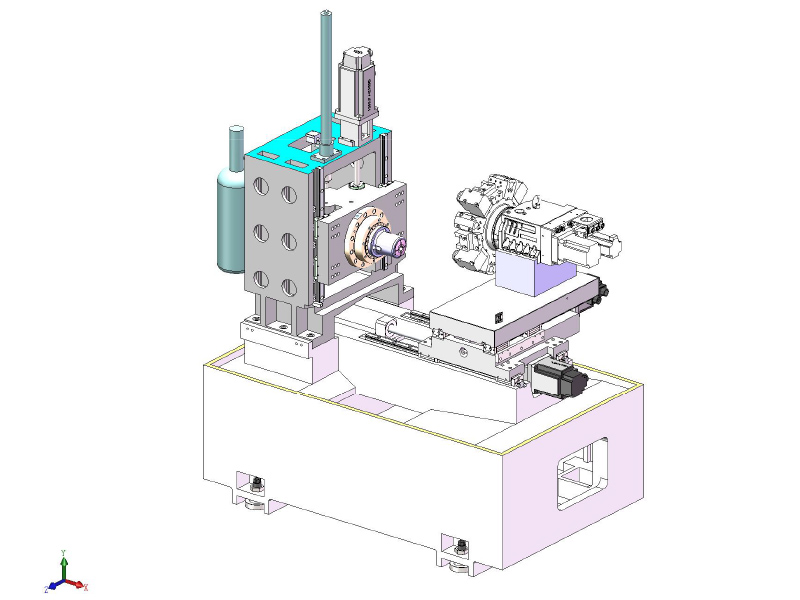

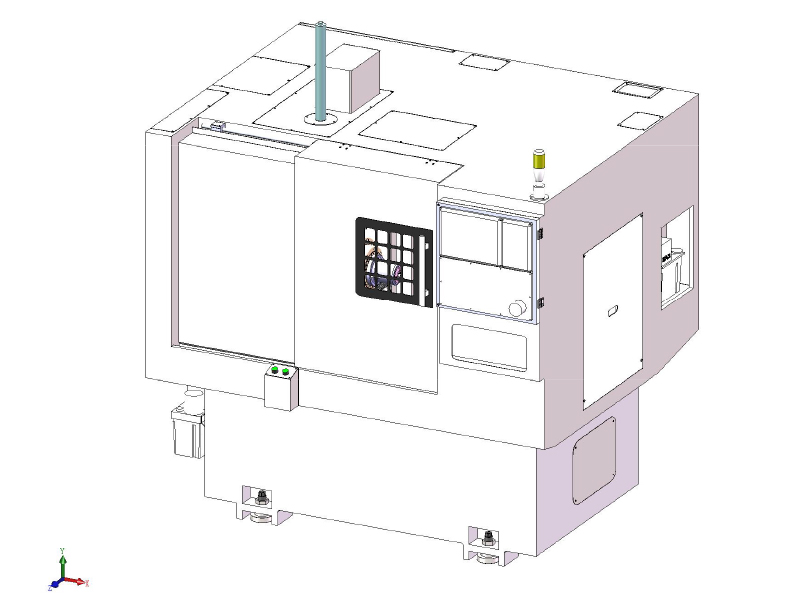

Layout della macchina
