Stato di disponibilità: | |
---|---|
Marchio del sistema di controllo CNC
GSK988ta è standard
Opzionale:
HNC-808D-10G
Syntec 22ta
Fanuc 0i-TF Plus
Siemens 828d
Mitsubishi
Applicazione
● Parti di precisione
● Parti meccaniche
● Parti hardware
● Strumenti manuali
● Parti mediche
● Parti di orologio e orologio
● Parti ottiche
● Parti automatiche
● Parti del bagno
● Accessorio per bici
Alimentatore di parti automatiche
Adottando un'unità di sistema idraulico, la forza di alimentazione è grande, adatta a un diametro maggiore e alimentazione a barra più pesante. Ha i vantaggi di una buona stabilità e alta affidabilità.
● Migliora l'efficienza della produzione
● Ridurre i costi di produzione
● Migliorare la sicurezza della produzione
Catcher di bar
Utilizza l'aria compressa come fonte di alimentazione per ottenere la funzione di giunzione.
● realizza la lavorazione continua
● comoda maneggevolezza e conservazione del pezzo
Capriata di caricamento automatico
Modalità di presa: presa, maneggevolezza, sollevamento, svolta
Adatto per: raccordi per hardware, parti di plastica, parti elettroniche 3C, parti automobilistiche, parti elettroniche ed elettriche, mobili e parti degli elettrodomestici.
Robot
Elevata precisione e tasso di battito elevato: con una ripetibilità di ± 0,02 mm e un tasso di battito massimo di 4 m/s, il robot può trasportare in modo efficiente parti, aumentando la produttività del 20% - 40% nel carico e nello scarico della macchina utensile.
Caricamento e scarico dei robot: una linea di produzione, un singolo investimento può soddisfare le esigenze della produzione di multi-variazione.
Investimento basso e rendimento rapido: un robot può realizzare caricamento e scarico a singolo o multi-stazione.
Torretta
L'indicizzazione del disco del taglierine adotta il disco di Servo Cutter.
Può tagliare le direzioni in avanti e inversa.
Cambio di strumento vicino a due vie, velocità rapida e alta efficienza.
Accuratezza di posizionamento elevato e precisione di posizionamento ad alta ripetizione.
Alta rigidità e buona stabilità
8 t servo torretta
Torta di potenza 12T
Torretta di potenza 12T con asse y
Lubrificazione automatica
Il lubrificatore automatico fornisce automaticamente lubrificante alla guida e nella vite dell'asse X e Z per garantire un funzionamento regolare in ogni momento.
In caso di carenza di petrolio, viene emesso un allarme e la macchina si interrompe automaticamente.
Serraggio
Collet
Mandrino
Dimensione: 6 ', 8 ' , 10 ', 12 ' , 15 '
Tipo: solido/ vuoto
Jaw: 2/3/4jaws
Indicizzazione Chuck
ARTICOLO | UNIT | GS350 | ||
Gamma di lavorazione | Diametro di swing massimo sul letto | mm | Φ450 | |
Diametro di rotazione massimo (albero/ disco) | mm | Φ350/φ350 | ||
Diametro di svolta massimo | mm | 330 | ||
Viaggio massimo di sottocro | mm | 500 | ||
Mandrino | Tipo di mandrino | ISO A2-6 | ||
Dimensione del mandrino | 10 'solido 10 ' cavo | |||
Velocità del fuso | r/min | 3000 | ||
Foro del mandrino | mm | Φ66 | ||
Capacità della barra | mm | Φ52 | ||
Potenza motore principale | KW | 11 | ||
Coppia del mandrino | Nm | 143 | ||
Sottocriamo | Tipo di sottinindle | ISO A2-6 | ||
Dimensione del mandrino | 10 'solido 10 ' cavo | |||
Velocità della spina secondaria | r/min | 3000 | ||
Foro del mandrino secondario | mm | Φ66 | ||
Capacità della barra del mandrino secondario | mm | Φ52 | ||
Potenza motore principale del mandrino secondario | KW | 11 | ||
Coppia del mandrino secondario | Nm | 143 | ||
Alimentazione | Velocità rapida | m/min | Xaxis 20 x1axis 20 zaxis 20 z1axis20 | |
Asse X/Z Velocità di alimentazione | mm/min | Asse X/Z 0-9000 | ||
Asse di viaggio massimo x/y/z | mm | XAXIS 245 X1AXIS 245 ZAXIS 400 Z1AXIS400 | ||
Precisione | Precisione della posizione | mm | (X) 0,008 (Z) 0,008 | |
Ripetibilità | mm | (X) 0,004 (Z) 0,004 | ||
Differenza inversa | mm | 0.007 | ||
Rotondità di elaborazione | mm | 0.004 | ||
Elaborazione della clindarità | mm | 0.012 | ||
Elaborazione della piattaforma | mm | 0.0135 | ||
Standard di implementazione GB/T16462.4-2007 | ||||
Torretta | Tipo di torretta | 12 posizione | ||
Tipo di cambio dell'utensile | Qualsiasi posizione, servo motore | |||
Tempo di cambio dello strumento | s | 0,45/1,45 (vicino/lontano) | ||
Porta degli utensili quadrati | mm | 25 × 25 | ||
Porta degli utensili rotondi | mm | Max φ40 | ||
Testa di potenza | ER16 | |||
Struttura della macchina utensile | Tipo di guida | Ball Guideway | Asse x 35 x1 asse 35 | |
Asse Z 35 Z1 Asse 35 | ||||
Centro di guida | mm | 210/210/310/310 | ||
Asse x/x1/z/z1 | ||||
Tipo di vite | Vite a sfera | Asse X φ3210 x1 Asse φ3210 | ||
Asse z φ3210 z1 φ3210 | ||||
La progettazione e la produzione di macchine utensili sono conformi agli standard internazionali ISO. | ||||
Tutte le parti e le varie unità di misurazione delle macchine utensili sono conformi agli standard delle unità internazionali (SI). | ||||
Dimensione della macchina utensile | L*w*h | mm | 2600 × 2020 × 2780 (senza trasportatore di chip) | |
Peso | kg | 6000 |
Configurazione standard
Sistema GSK988T
Guide lineari
A2-6 fuso a marcia sincrono
A2-6 fuso a marcia sincrono
Stazione idraulica
Chuck idraulico solido da 10 '
12 POSIZIONE Torretta per utensili per la vita di potenza
Chip che raccoglie groove
Scambiatore di calore per armadio elettrico
Luce di avvertimento
Illuminazione della macchina utensile
Misurazione completa del ciclo
Protezione della porta scorrevole interiore
OPZIONALE

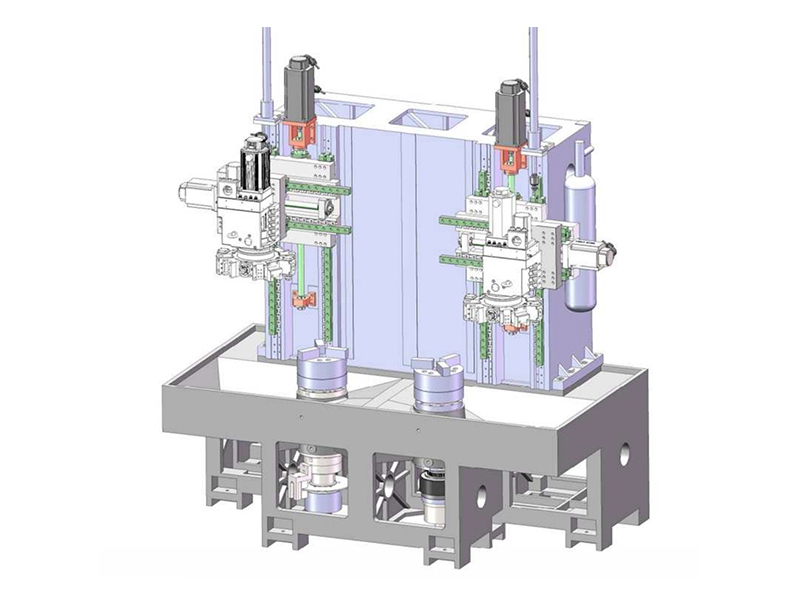

Layout della macchina
