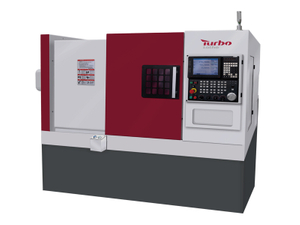

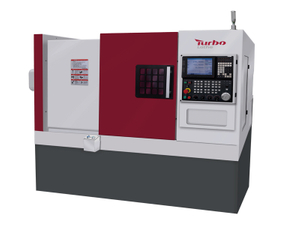

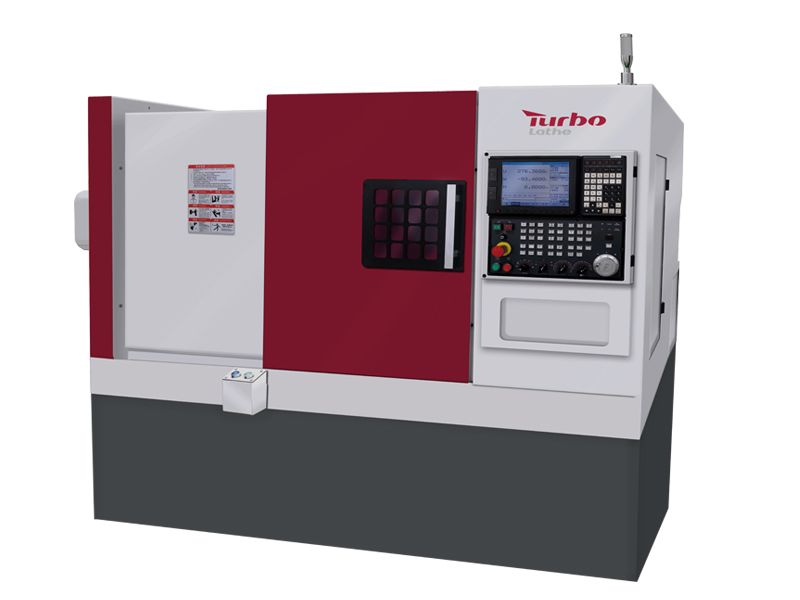

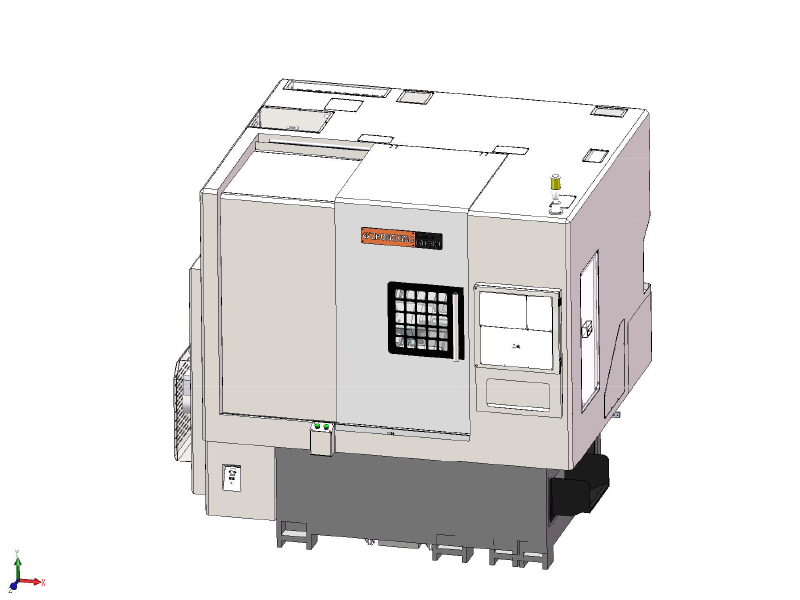

Tornio cnc a letto inclinata HTC500
1. Questo prodotto è l'unico dell'azienda può essere assemblato con la torretta di potenza, ma anche all'interno della protezione completa, il tornio CNC a letti inclinati di tipo gang, la macchina ha entrambi i vantaggi della macchina utensile della torretta della multiposizione, ma anche Ha una rigidità del tornio di Gang CNC buono, flessibile con i vantaggi della testa di potenza, con la torretta servo a 8 stazioni opzionale con ruota a mosca, per ottenere la fresatura degli strumenti di volo o sollevare la testa di potenza della testa di potenza per raggiungere la fresatura e la rotazione, Ma anche direttamente torretta di potenza a 12 stazioni opzionale, direttamente per raggiungere la fresatura e la rotazione. Il tornio in stile Gang CNC HTC500, con le sue eccellenti prestazioni di lavorazione e flessibilità, è stato il nostro prodotto a caldo per due anni consecutivi ed è popolare nel mercato del sud-est asiatico.

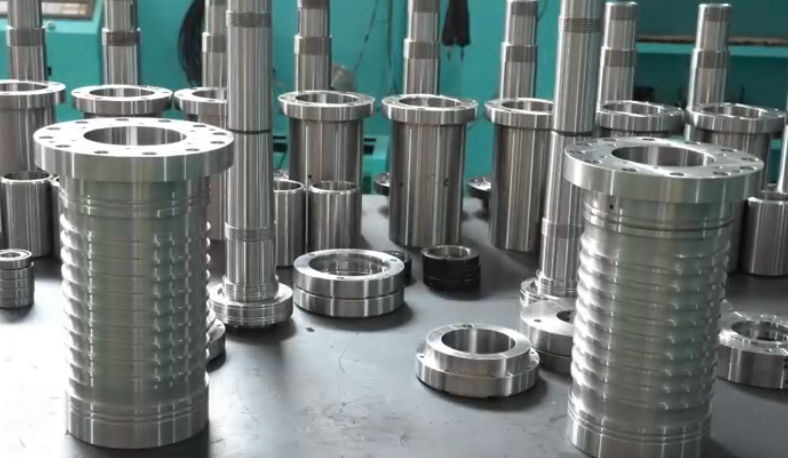

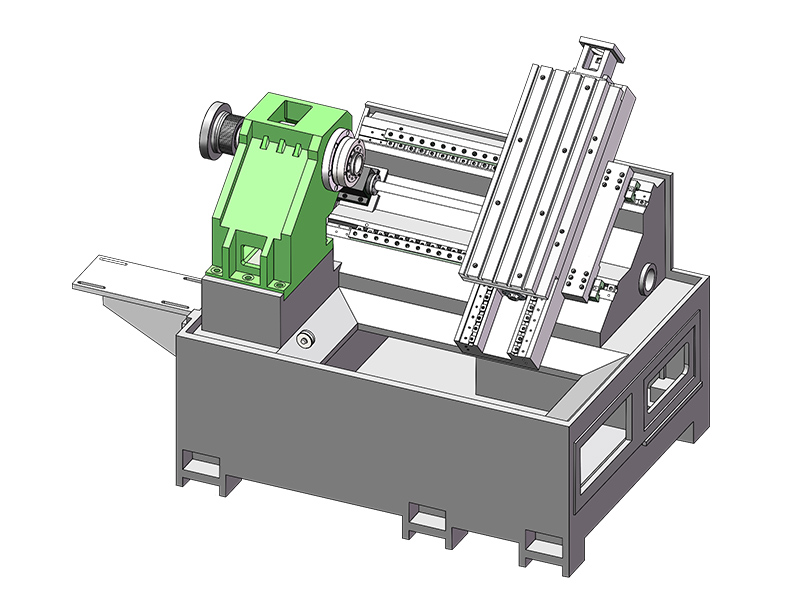

2. Adozione di A2-5 Struttura del mandrino servo-meccanica ad alta precisione e ad alta rigidità, bilanciamento dinamico ad alta precisione. E il mandrino attraverso la misurazione quantitativa di rigidità del mandrino, esperimenti di bilanciamento termico del mandrino ed esperimenti di accuratezza dinamica. Il mandrino presenta i vantaggi di alta precisione, alta rigidità, buona indicizzazione e così via.
Marchio del sistema di controllo CNC
GSK988ta è standard
Opzionale:
HNC-808D-10G
Syntec 22ta
Fanuc 0i-TF Plus
Siemens 828d
Mitsubishi
Applicazione
● Parti di precisione
● Parti meccaniche
● Parti hardware
● Strumenti manuali
● Parti mediche
● Parti di orologio e orologio
● Parti ottiche
● Parti automatiche
● Parti del bagno
● Accessorio per bici
Alimentatore di parti automatiche
Adottando un'unità di sistema idraulico, la forza di alimentazione è grande, adatta a un diametro maggiore e alimentazione a barra più pesante. Ha i vantaggi di una buona stabilità e alta affidabilità.
● Migliora l'efficienza della produzione
● Ridurre i costi di produzione
● Migliorare la sicurezza della produzione
Catcher di bar
Utilizza l'aria compressa come fonte di alimentazione per ottenere la funzione di giunzione.
● realizza la lavorazione continua
● comoda maneggevolezza e conservazione del pezzo
Capriata di caricamento automatico
Modalità di presa: presa, maneggevolezza, sollevamento, svolta
Adatto per: raccordi per hardware, parti di plastica, parti elettroniche 3C, parti automobilistiche, parti elettroniche ed elettriche, mobili e parti degli elettrodomestici.
Robot
Elevata precisione e tasso di battito elevato: con una ripetibilità di ± 0,02 mm e un tasso di battito massimo di 4 m/s, il robot può trasportare in modo efficiente parti, aumentando la produttività del 20% - 40% nel carico e nello scarico della macchina utensile.
Caricamento e scarico dei robot: una linea di produzione, un singolo investimento può soddisfare le esigenze della produzione di multi-variazione.
Investimento basso e rendimento rapido: un robot può realizzare caricamento e scarico a singolo o multi-stazione.
Torretta
L'indicizzazione del disco del taglierine adotta il disco di Servo Cutter.
Può tagliare le direzioni in avanti e inversa.
Cambio di strumento vicino a due vie, velocità rapida e alta efficienza.
Accuratezza di posizionamento elevato e precisione di posizionamento ad alta ripetizione.
Alta rigidità e buona stabilità
8 t servo torretta

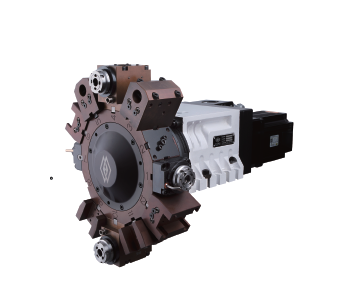

Torta di potenza 12T
Torretta di potenza 12T con asse y
Serraggio
Collet

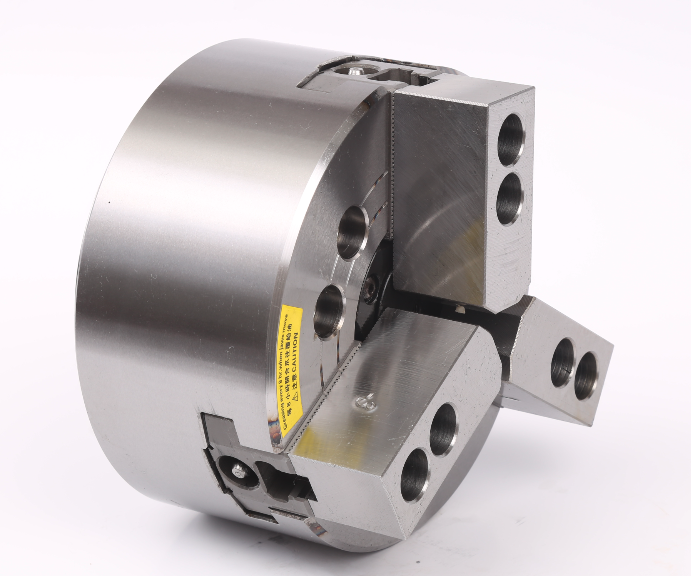

Mandrino
Dimensione: 6 '， 8 ' ， 10 '， 12 ' ， 15 '
Tipo: solido/ vuoto
Jaw: 2/3/4jaws
Indicizzazione Chuck
| Configurazione opzionale | ||
| Sistema CNC | System System 7ta |  |
| System System 21ta | ||
| System Syntec 22TB | ||
| Sistema FANUC OI-TF-plus | ||
| Sistema Siemens 828d | ||
| Sistema FANUC con asse c | ||
| Sistema Siemens con asse c | ||
| Torretta | 8 posizioni torretta per servo idraulica |  |
| 12 posizioni torretta per servo idraulica | ||
| 12 posizione torretta di potenza | ||
| Asse y | ||
| Mandrino | 6 'Solid Chuck |  |
| 6 'Hollow Chuck | ||
| 8 'Solid Chuck | ||
| 8 'Hollow Chuck | ||
| 7 'indicizzazione Chuck | ||
| 8 'indicizzazione Chuck | ||
| Motore | Fuso elettro da 7,5 kW |  |

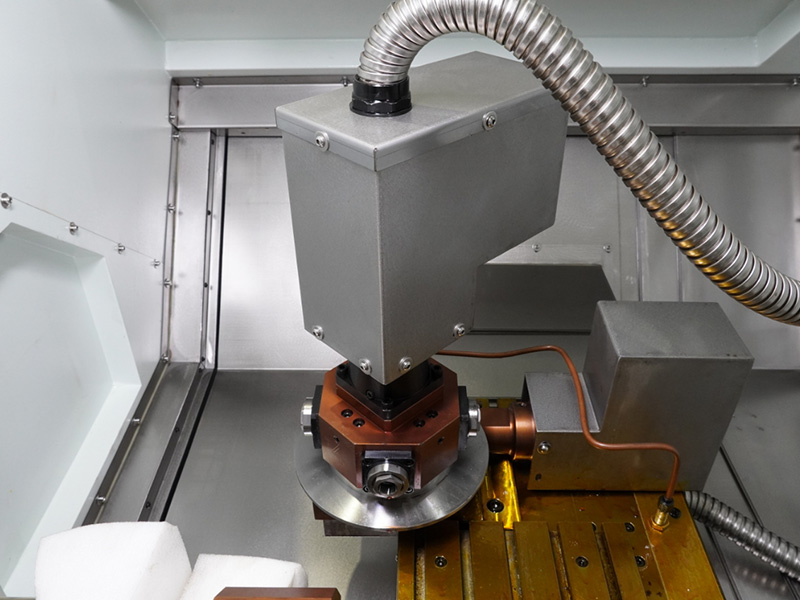

| Porta del strumento e testa di potenza | ER25 (2+2) Testa di potenza |  |
| ER25 (3+3) Testa di potenza | ||
| ER25 (4+4) Testa di potenza | ||
| Porta degli utensili quadrati | ||
| Porta degli utensili rotondi | ||
| BMT55 90⁰ Porta dell'utenzione elettrica | ||
| BMT55 0⁰ Porta dell'utenzione elettrica | ||
| BMT40 90⁰ Porta degli utensili elettrici | ||
| BMT40 0⁰ Porta dell'utenzione elettrica | ||
| Ruota a mosca | ||
| Macchina a sfera | ||
| Componente di azionamento | Crew di palla hiwin |  |
| Protezione | Porta automatica |  |
| Tetto automatico | ||
| Precisione | Impostazione dello strumento Renishaw |  |

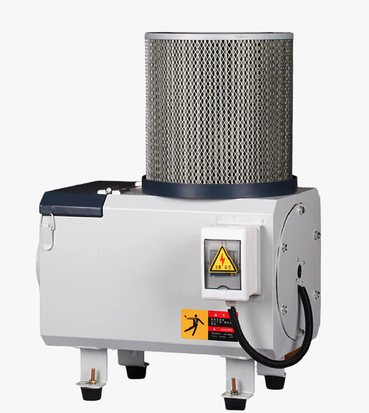

| Più pulito | Skimmer di olio |  |

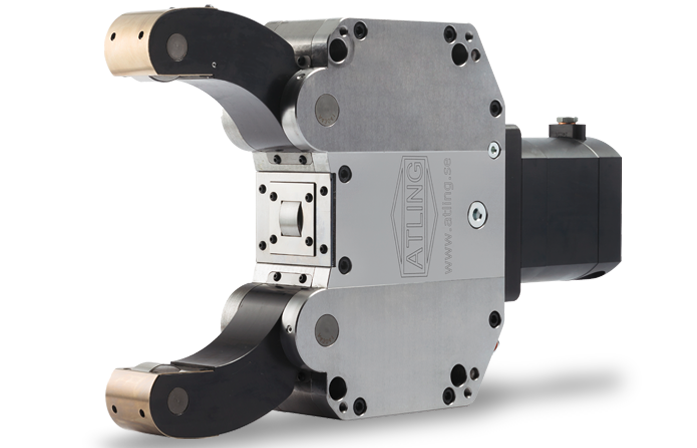

| Supporto | Segui il riposo |  |
| Refrigerante e rimozione del chip | Trasportatore di chip |  |
| Pompa di raffreddamento da 500 W. | ||
| Scambiatore di calore | ||
| Condizionatore d'aria del gabinetto | ||
| Automazione | Capriata di caricamento automatico | |
| Robot | ||
| Alimentatore bar 3-20 mm Tipo di catena ST-20 | ||
| Feeder a barre da 5-26 mm automatico SV-26 | ||
| Film olio da 3-20 mm di alimentatore a barre | ||
| Filma dell'olio da 5-29 mm da 5-29 mm | ||
| Filma dell'olio SG-36 da 5-36 mm SG-36 | ||
| Film olio da 5-50 mm SD-51 da barrette SD-51 | ||
| Parte Catcher | ||
