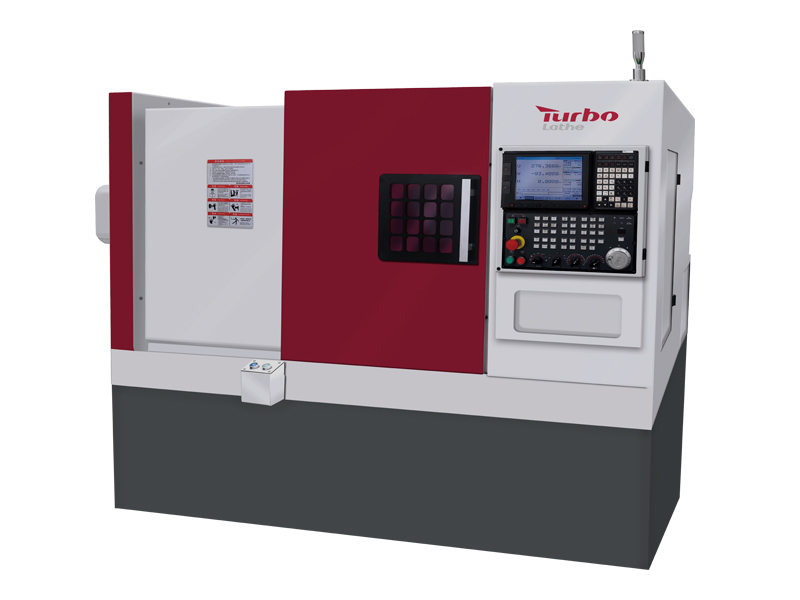

Tornio cnc a letto inclinata HTC350

HTC350 Tipo di gruppo CNC Precision Automatico Tornio

Il diametro di rotazione sul letto del tornio è di 350 mm, la lunghezza di lavorazione massima è di 150 mm, il design inclinabile a 45 gradi e la rimozione automatica del chip automatico a protezione completa in acciaio inossidabile standard è conveniente, con un trasportatore di chip, non è necessario pulire manualmente. La macchina è piccola e compatta, non può utilizzare la coda, adatta per la lavorazione dei prodotti a disco, se è necessario macchiare i prodotti dell'albero lungo, si prega di scegliere il modello H36 e non può essere dotato di torretta di potenza, se è necessario installare la torretta di alimentazione , Scegli il modello HTC500, ma puoi scegliere di installare la testa di alimentazione sulla diapositiva, che può ottenere la funzione di fresatura e perforazione. Il mandrino adotta la testa del mandrino A2-5, la velocità massima può raggiungere 4000R/min con Collet o Chuck da 6 '.

Stato di disponibilità:



Richiesta

PUNTI SALIENTI

Dati tecnici

STANDARD

OPZIONALE

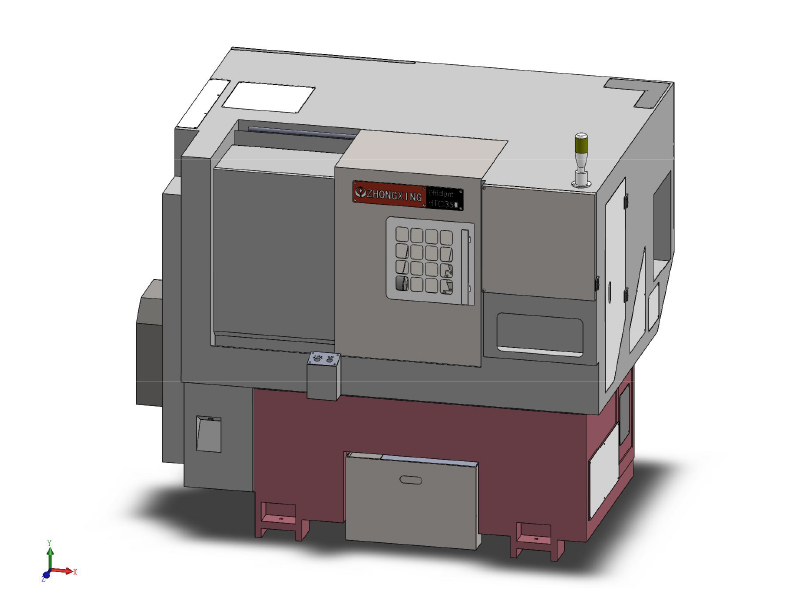

Layout della macchina

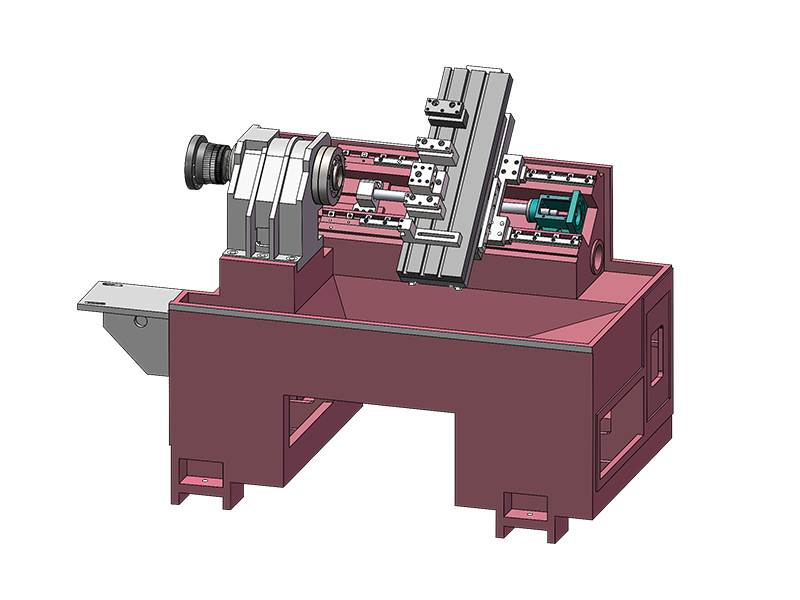

1. Tipo di piattaforma monopezzo Base extra larga e 45 °, il design della sella inclinati può garantire a lungo la stabilità della macchina utensile.

2. Adozione della guida lineare a sfera Hiwin, layout di grandi dimensioni, struttura stabile, rigidità più forte del supporto guida, adatto per l'elaborazione di taglio ad alto carico. Il grande pallet adotta la struttura triangolare, la forte resistenza alla deformazione e la struttura più stabile.

3. Adottare unità mandrino, vite a sfera Hiwin/PMI, supporto a vite Cuscinetto a vite, che può garantire l'accuratezza della lavorazione del funzionamento a lungo termine.

4. Presettore dello strumento opzionale, alimentatore a barre, catcher parte, trasportatore di chip automatico (trasportatore di chip laterale o trasportatore di chip posteriore).

Marchio del sistema di controllo CNC

GSK988ta è standard

Opzionale:

HNC-808D-10G

Syntec 22ta

Fanuc 0i-TF Plus

Siemens 828d

Mitsubishi

Applicazione

● Parti di precisione

● Parti meccaniche

● Parti hardware

● Strumenti manuali

● Parti mediche

● Parti di orologio e orologio

● Parti ottiche

● Parti automatiche

● Parti del bagno

● Accessorio per bici

Alimentatore di parti automatiche

Adottando un'unità di sistema idraulico, la forza di alimentazione è grande, adatta a un diametro maggiore e alimentazione a barra più pesante. Ha i vantaggi di una buona stabilità e alta affidabilità.

● Migliora l'efficienza della produzione

● Ridurre i costi di produzione

● Migliorare la sicurezza della produzione

Catcher di bar

Utilizza l'aria compressa come fonte di alimentazione per ottenere la funzione di giunzione.

● realizza la lavorazione continua

● comoda maneggevolezza e conservazione del pezzo

Capriata di caricamento automatico

Modalità di presa: presa, maneggevolezza, sollevamento, svolta

Adatto per: raccordi per hardware, parti di plastica, parti elettroniche 3C, parti automobilistiche, parti elettroniche ed elettriche, mobili e parti degli elettrodomestici.

Robot

Elevata precisione e tasso di battito elevato: con una ripetibilità di ± 0,02 mm e un tasso di battito massimo di 4 m/s, il robot può trasportare in modo efficiente parti, aumentando la produttività del 20% - 40% nel carico e nello scarico della macchina utensile.

Caricamento e scarico dei robot: una linea di produzione, un singolo investimento può soddisfare le esigenze della produzione di multi-variazione.

Investimento basso e rendimento rapido: un robot può realizzare caricamento e scarico a singolo o multi-stazione.

Torretta

L'indicizzazione del disco del taglierine adotta il disco di Servo Cutter.

Può tagliare le direzioni in avanti e inversa.

Cambio di strumento vicino a due vie, velocità rapida e alta efficienza.

Accuratezza di posizionamento elevato e precisione di posizionamento ad alta ripetizione.

Alta rigidità e buona stabilità

8 t servo torretta

Torta di potenza 12T

Torretta di potenza 12T con asse y

Lubrificazione automatica

Il lubrificatore automatico fornisce automaticamente lubrificante alla guida e nella vite dell'asse X e Z per garantire un funzionamento regolare in ogni momento.

In caso di carenza di petrolio, viene emesso un allarme e la macchina si interrompe automaticamente.

Serraggio

Collet

Mandrino

Dimensione: 6 '， 8 ' ， 10 '， 12 ' ， 15 '

Tipo: solido/ vuoto

Jaw: 2/3/4jaws

Indicizzazione Chuck

ARTICOLO	PARAMETRO	UUNIT	HTC350
Lavorazione	Diametro di swing massimo sul letto	mm	Φ350
	Diametro di oscillazione massimo su diapositiva	mm	Φ120
	Capacità della barra	mm	Φ40
	Foro del mandrino	mm	Φ48
	Velocità del mandrino massima	RPM	4000
	Potenza motore principale	KW	3,7kw
Alimentazione	Viaggio dell'asse x/z	mm	300/320
Alimentazione	Asse x/Z Rapind Velocità	m/min	25/25
Strumento holdder	Porta dello strumento di tipo gang
	Numero di titolari di strumenti standard	PC	5

	Specifiche dello strumento: rotazione/noiosa	mm	20 × 20/φ32
Precisione	Runout radiale di esterno cilindrico	mm	≤0,01
	Posizionamento	mm	≤0,01
	Posizionamento	mm	≤0,01
	Ripetibilità	mm	≤0,01
	Ripetibilità	mm	≤0,01
	Girare la rotondità dei pezzi	mm	0.01
	Coerenza del trasformare il pezzo in sezione longitudinale	mm	0.1/75
Altri	Layout della macchina		Letto inclinabile intergale
	Peso della macchina	Kg	1450 kg
	Dimensione macchina (LXWXH)	mm	191014101660

Configurazione standard:

Sistema GSK/HNC,

Post sugli strumenti di tipo gang a 5 stazioni,

Mandrino A2-5,

Collet,

Vite da ballo locale,

Hiwin Linear Guideway,

Copertura di protezione,

Refrigerante e riciclare,

Pompa di raffreddamento da 120 W,

Potenza motore principale da 3,7 kW.

Configurazione opzionale
Sistema CNC	System System 7ta
	System System 21ta
Torretta	Orretta a 8 posizioni
Mandrino	6 'Solid Chuck
	6 'Hollow Chuck
Motore	Motore principale da 5,5 kW
	Elettro-SPROGNO da 5,5 kW
Porta del strumento e testa di potenza	Porta degli utensili quadrati
	Porta degli utensili rotondi
	Ruota a mosca
	Macchina a sfera
Componente di azionamento	Crew di palla hiwin
Protezione	Porte automobilistiche
	Tetto automatico
Precisione	Renishaw Tool Presetter
Refrigerante	Pompa di raffreddamento da 500 W.
	Scambiatore di calore
	Condizionatore d'aria del gabinetto
Automazione	Capriata di caricamento automatico
	Robot
	Alimentatore bar 3-20 mm Tipo di catena ST-20
	Feeder a barre da 5-26 mm automatico SV-26
	Film olio da 3-20 mm di alimentatore a barre
	Filma dell'olio da 5-29 mm da 5-29 mm
	Filma dell'olio SG-36 da 5-36 mm SG-36
	Parte Catcher
Pulito	Trasportatore di chip
	Skimmer di olio
