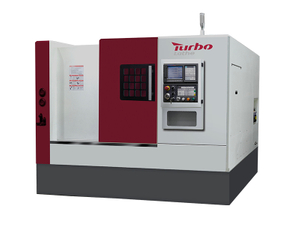

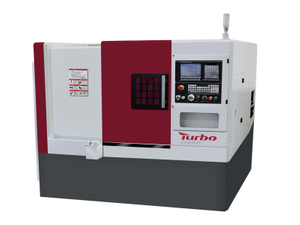

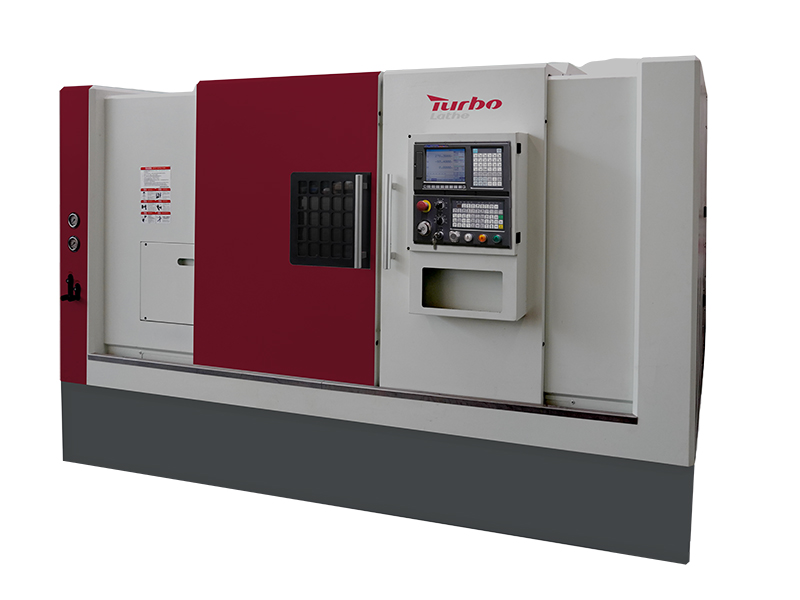

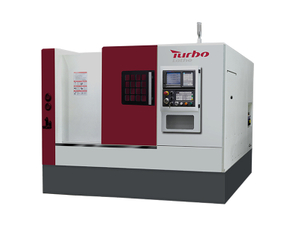

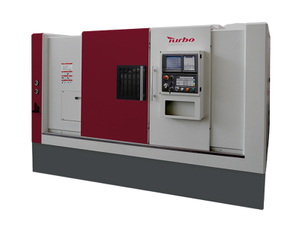

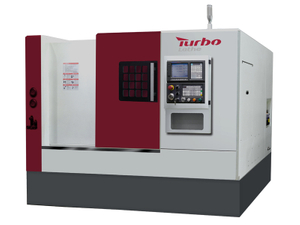

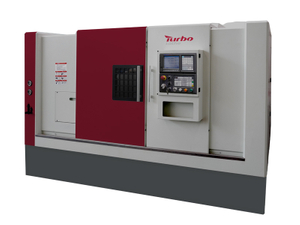

Tornio a cnc a cnc di HTB650A

Macchina da taglio CNC HTB650A, fresatura e funzione di svolta

Corpo integrale a gradini attraverso l'analisi degli elementi finiti, binario di guida piatto ad alto basso + larage ad alta sella rigida, può condividere la forza di taglio e prolungare la vita della guida guida. La guida di guida di coda di largespan garantisce un'alta velocità e un taglio pesante. Findrico elettrico integrato (opzionale): trasmissione diretta a motore ad alta velocità integrato, supporto P4aning, freno di petrolio, struttura compatta, ad alta velocità, bassa vibrazione, a basso numero di rumori rispondono ad alta velocità, alta precisione, requisiti di taglio ad alta rigidità. Servo torretta per service ad alta pressione di scarico intemica a 8 o 12 stazioni (opzionale): disco di cambio a tre pezzi, trasmissione del servomozione, bloccaggio automatico a pressione dell'olio, accuratezza di posizionamento ripetuta ad alta ripetizione, velocità di cambio degli utensili rapido, adatto a un taglio pesante. La pompa non è necessario iniziare o interrompere quando si cambiano gli strumenti sotto l'uscita dell'acqua ad alta pressione e c'è un noleakage di fluido di taglio.

Stato di disponibilità:



Richiesta

PUNTI SALIENTI

Dati tecnici

STANDARD

OPZIONALE

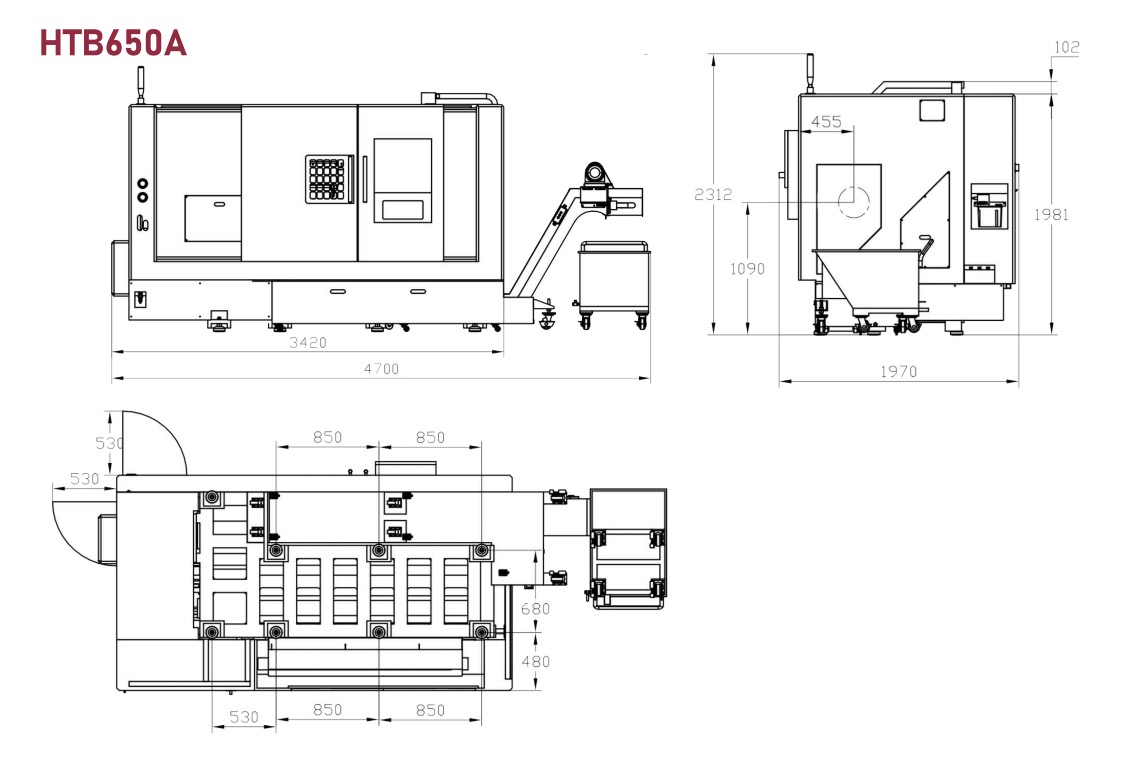

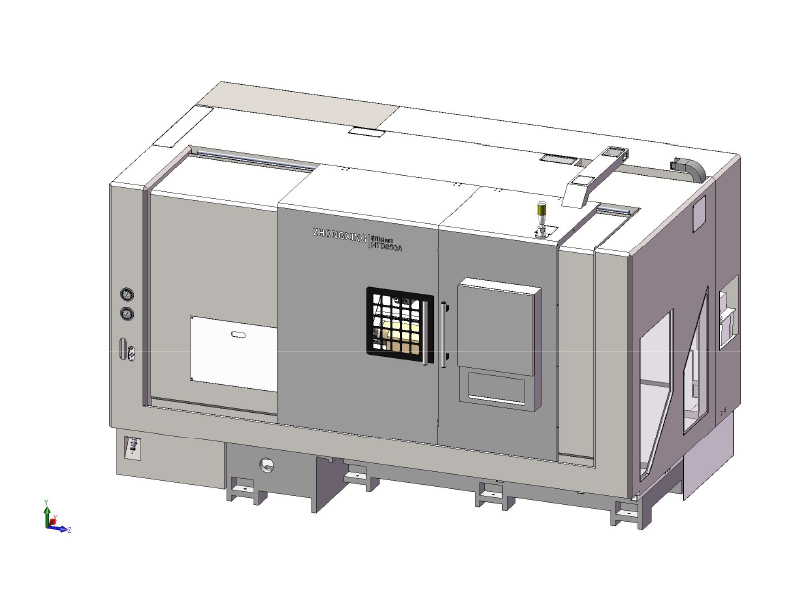

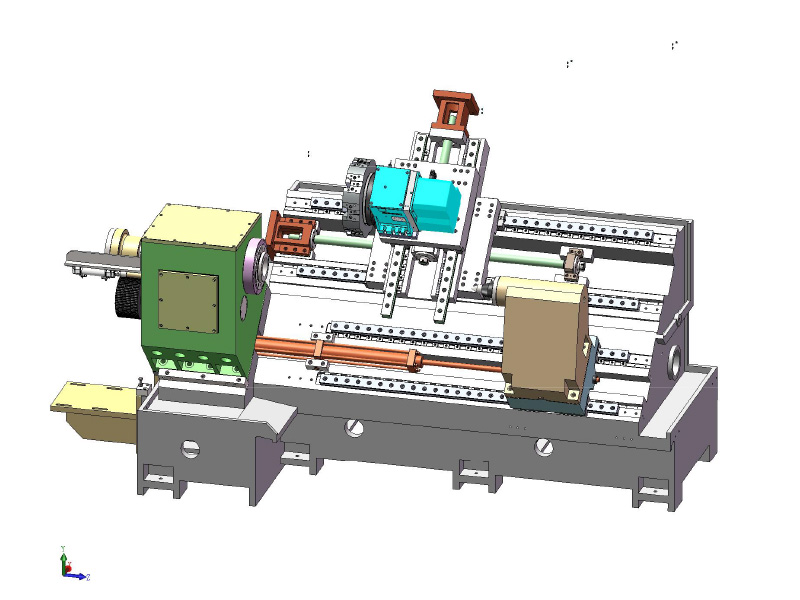

Layout della macchina

1. Letto piatto/45 gradi In generale

2. Rilico di guida Taiwan ad alta precisione

3. Rimozione di chip grande e conveniente

4. Le unità del mandrino sono divise in due tipi: tipo di taglio pesante e alta velocità.

5. Unità mandrino pesante è adatta per la lavorazione del cuscinetto e degli ingranaggi.

6. Le unità del mandrino ad alta velocità sono adatte per la lavorazione ad alta velocità e ad alta precisione.

7. Struttura a vite pre-tensione

8. Torretta di potenza opzionale

Marchio del sistema di controllo CNC

GSK988ta è standard

Opzionale:

HNC-808D-10G

Syntec 22ta

Fanuc 0i-TF Plus

Siemens 828d

Mitsubishi

Applicazione

● Parti di precisione

● Parti meccaniche

● Parti hardware

● Strumenti manuali

● Parti mediche

● Parti di orologio e orologio

● Parti ottiche

● Parti automatiche

● Parti del bagno

● Accessorio per bici

Alimentatore di parti automatiche

Adottando un'unità di sistema idraulico, la forza di alimentazione è grande, adatta a un diametro maggiore e alimentazione a barra più pesante. Ha i vantaggi di una buona stabilità e alta affidabilità.

● Migliora l'efficienza della produzione

● Ridurre i costi di produzione

● Migliorare la sicurezza della produzione

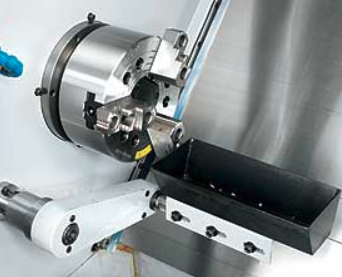

Catcher di bar

Utilizza l'aria compressa come fonte di alimentazione per ottenere la funzione di giunzione.

● realizza la lavorazione continua

● comoda maneggevolezza e conservazione del pezzo

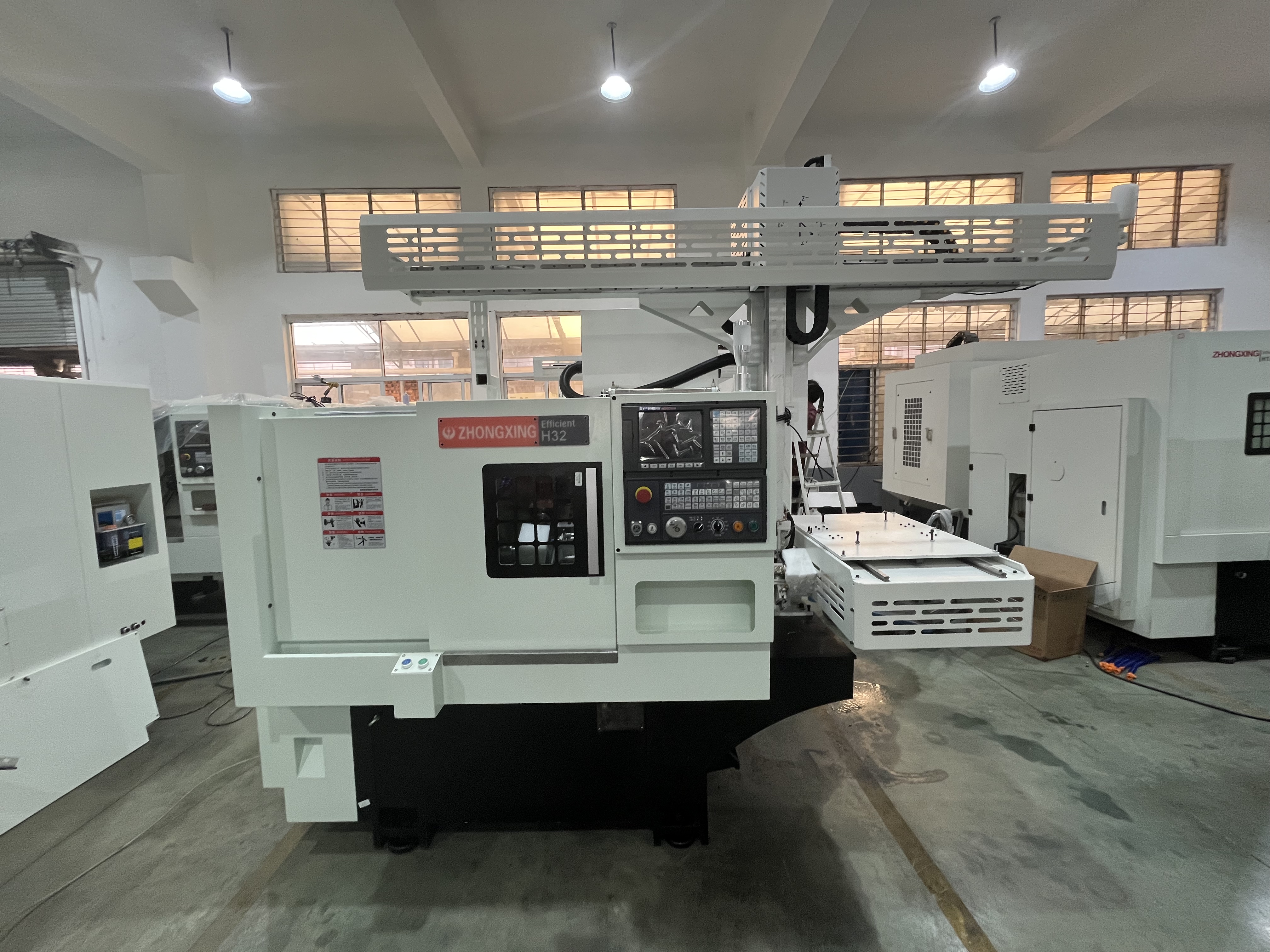

Capriata di caricamento automatico

Modalità di presa: presa, maneggevolezza, sollevamento, svolta

Adatto per: raccordi per hardware, parti di plastica, parti elettroniche 3C, parti automobilistiche, parti elettroniche ed elettriche, mobili e parti degli elettrodomestici.

Robot

Elevata precisione e tasso di battito elevato: con una ripetibilità di ± 0,02 mm e un tasso di battito massimo di 4 m/s, il robot può trasportare in modo efficiente parti, aumentando la produttività del 20% - 40% nel carico e nello scarico della macchina utensile.

Caricamento e scarico dei robot: una linea di produzione, un singolo investimento può soddisfare le esigenze della produzione di multi-variazione.

Investimento basso e rendimento rapido: un robot può realizzare caricamento e scarico a singolo o multi-stazione.

Torretta

L'indicizzazione del disco del taglierine adotta il disco di Servo Cutter.

Può tagliare le direzioni in avanti e inversa.

Cambio di strumento vicino a due vie, velocità rapida e alta efficienza.

Accuratezza di posizionamento elevato e precisione di posizionamento ad alta ripetizione.

Alta rigidità e buona stabilità

8 t servo torretta

Torta di potenza 12T

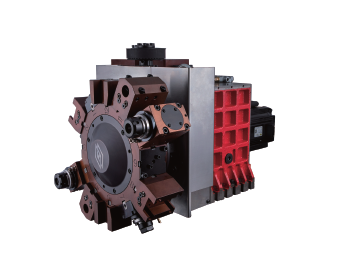

Torretta di potenza 12T con asse y

Lubrificazione automatica

Il lubrificatore automatico fornisce automaticamente lubrificante alla guida e nella vite dell'asse X e Z per garantire un funzionamento regolare in ogni momento.

In caso di carenza di petrolio, viene emesso un allarme e la macchina si interrompe automaticamente.

Serraggio

Collet

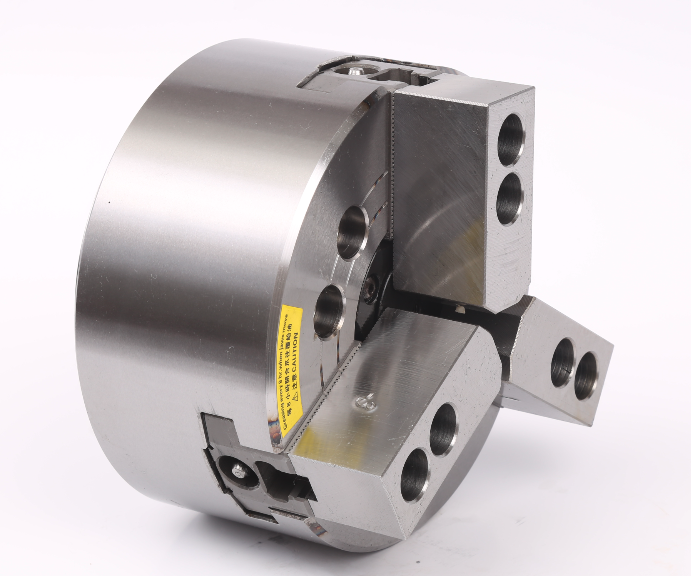

Mandrino

Dimensione: 6 '， 8 ' ， 10 '， 12 ' ， 15 '

Tipo: solido/ vuoto

Jaw: 2/3/4jaws

Indicizzazione Chuck

NO.	Parametri tecnici principali	HTB650
1	Diametro di swing massimo sul letto	Φ620mm
2	Diametro dei pezzi di lavoro su disco massimo	Φ500mm
3	Diametro dei pezzi dell'albero massimo	Φ380mm
4	Lunghezza massima del pezzo	820 mm
5	Viaggio dell'asse x/z	320 mm/800 mm
6	Tipo di testa del mandrino	A2-8
7	Velocità massima del mandrino	2000r/min
8	Tipo di mandrino idraulico	12 'Hollow 3 mascella Chuck
9	Foro del mandrino	Φ85mm
10	Capicità del bar	Φ75mm
11	Diametro della manica di coda	8/12 posizione
12	Colpo di manica di coda	≤0,005
13	Foro conico dell'albero di coda	≤20
14	Torretta	≤20
15	Asse x/Z Ripetere il posizionamento	Φ90mm
16	Asse X Asse rapido rapido	150 mm
17	Asse z Velocità rapida	MT5
18	Potenza motore principale	11KW
19	Dimensione della macchina utensile (lunghezza x larghezza x altezza) mm	378019002080

Sistema GSK/HNC

Torta Servo a 8 stazioni,

Mandrino A2-8 (mandrino massimo A2-11),

12 'Hollow Chuck,

Scherma da ballo Hiwin,

Hiwin Linear Guideway,

Idraulico Tailstock MT5#,

Trasportatore di chip,

Copertura di protezione,

Refrigerante e riciclare,

Potenza della pompa di raffreddamento da 370 W,

Potenza motore principale 11kW.

Configurazione opzionale
Sistema CNC	System System 7ta
	System System 21ta
	System Syntec 22TB
	Fanuc System 0i-Tf Plus
	SITEMS SIEMENS 828D
	Sistema FANUC 0i-TF Plus con asse c
	Sistema Siemens 828D con asse c
Torretta	12 posizione torretta
	12 posizione torretta di potenza
	Asse y
Mandrino	12 '' Solid Chuck
	12 '' Hollow Chuck
	15 '' Solid Chuck
	15 '' Hollow Chuck
	12 '' indicizzazione Chuck
	Indicizzazione 15 '' Chuck

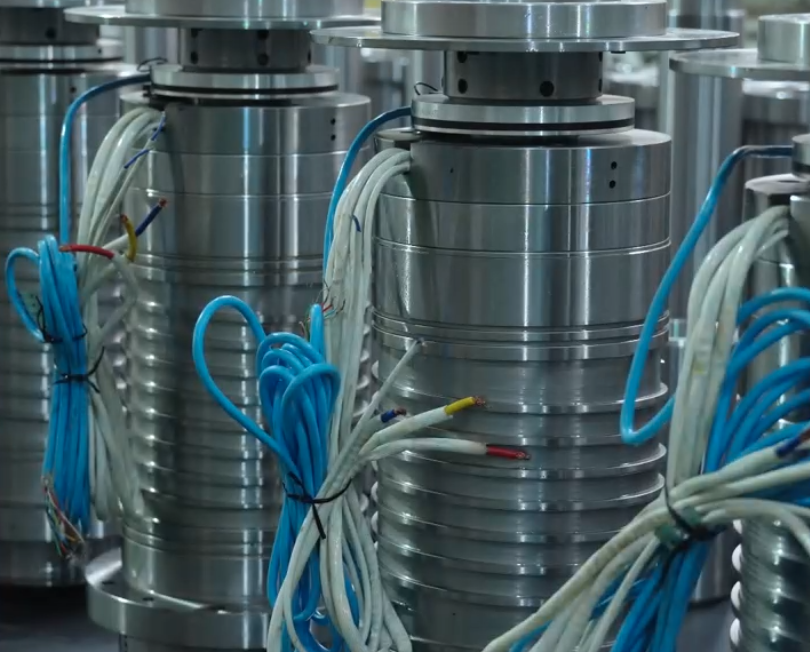

Motore	Elettro-SPROGNO da 11kW
Motore	Elettro-SPROGNO da 15 kW
Porta del strumento e testa di potenza	Porta degli utensili quadrati
	Porta degli utensili rotondi
	Porta di alimentazione BMT55 0 °

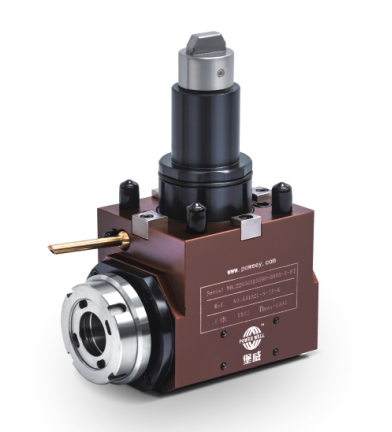

	Porta di potenza BMT55 90 °
	Porta di alimentazione BMT40 0 °
	Porta di potenza BMT40 90 °
Protezione	Porta automatica
Protezione	Tetto automatico
Precisione	Renishaw Tool Presetter

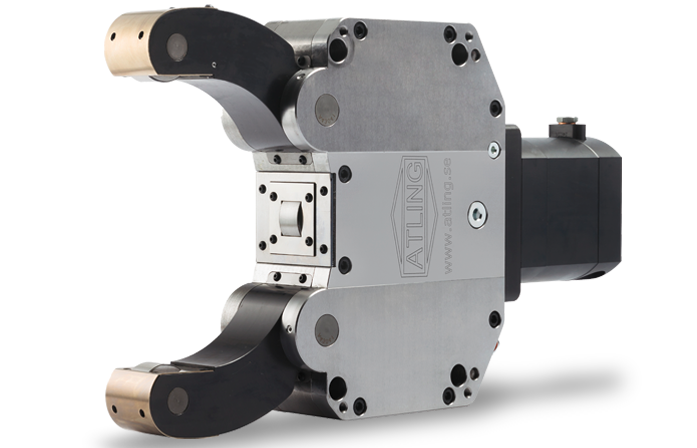

Supporto	Riposo stabile locale (20-150 mm)
Supporto	SMC COSTALE REST (20-150 mm)
Automazione	Capriata di caricamento automatico
	Robot
	Alimentatore bar 3-20 mm Tipo di catena ST-20
	Feeder a barre da 5-26 mm automatico SV-26
	Film olio da 3-20 mm di alimentatore a barre
	Filma dell'olio da 5-29 mm da 5-29 mm
	Filma dell'olio SG-36 da 5-36 mm SG-36
	Film olio da 5-50 mm SD-51 da barrette SD-51
	Feeder a barre SH55 8-55mm
	Feeder a barre SE65 8-65mm
	Feeder a barre SE80 12-80mm
	Pompa di raffreddamento da 500 W.
	Parte Catcher

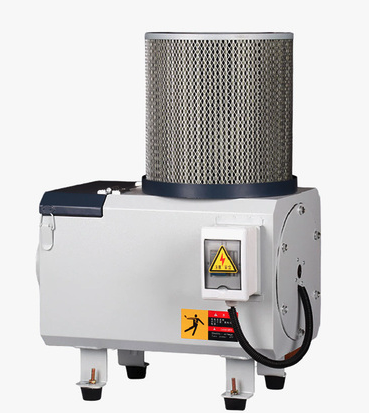

Più pulito	Skimmer di olio
