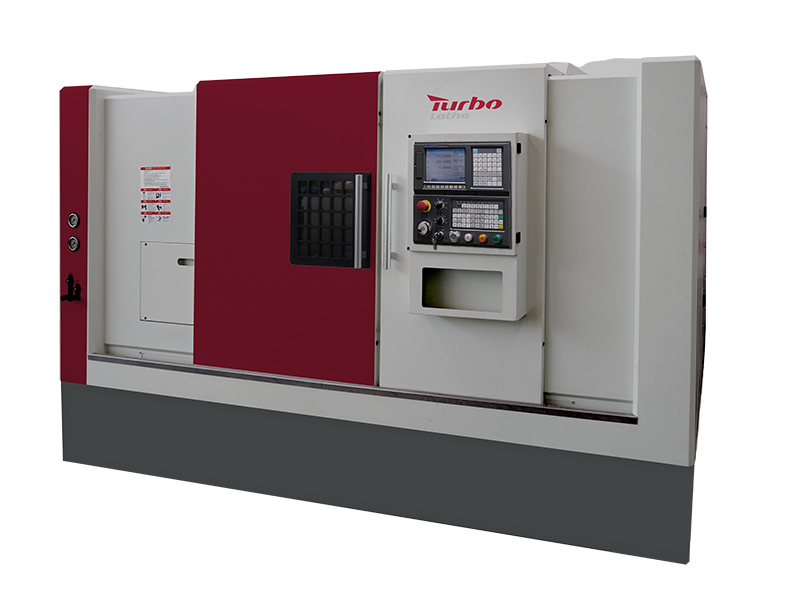

Tornio cnc a letto inclinata HTB5100

HTB5100 ad alta precisione in metallo 3 assi Miglior letto a trazione metallica CNC Torna per il metallo per metallo

HTB5100 Sulla base di HTB550A, il diametro rotante sul letto rimane invariato, il diametro di lavorazione rimane invariato e la lunghezza di lavorazione è aumentata da 670 mm a 1000 mm. STAILSOCK CORSO (Opzionale): supporto del cuscinetto di grado P4, apice MT5, tenuta meccanica labirintica, supporto ad alta precisione e parti rigide ad alta velocità di rotazione, vita a lungo cuscinetto, alta cilindicità della lavorazione delle parti. Gli assi X e Z adottano vite a sfera a doppio dado di classe C3 e vite di precisione per cuscinetti speciali, eseguono la pre-stretching, con trasmissione stabile e una buona precisione dopo l'espansione termica. I servi motori sono accoppiati direttamente attraverso gli accoppiamenti di precisione per ottimizzare le variazioni di accuratezza della trasmissione dovute ai carichi. Entrambi gli assi X e Z utilizzano una pista a sfera rigida ad alta grade P con una vite a vite a sfera precisa aachieve velocità di movimento rapida di 24 m/min e riducono i tempi non tagliati.

Stato di disponibilità:



Richiesta

PUNTI SALIENTI

Dati tecnici

STANDARD

OPZIONALE

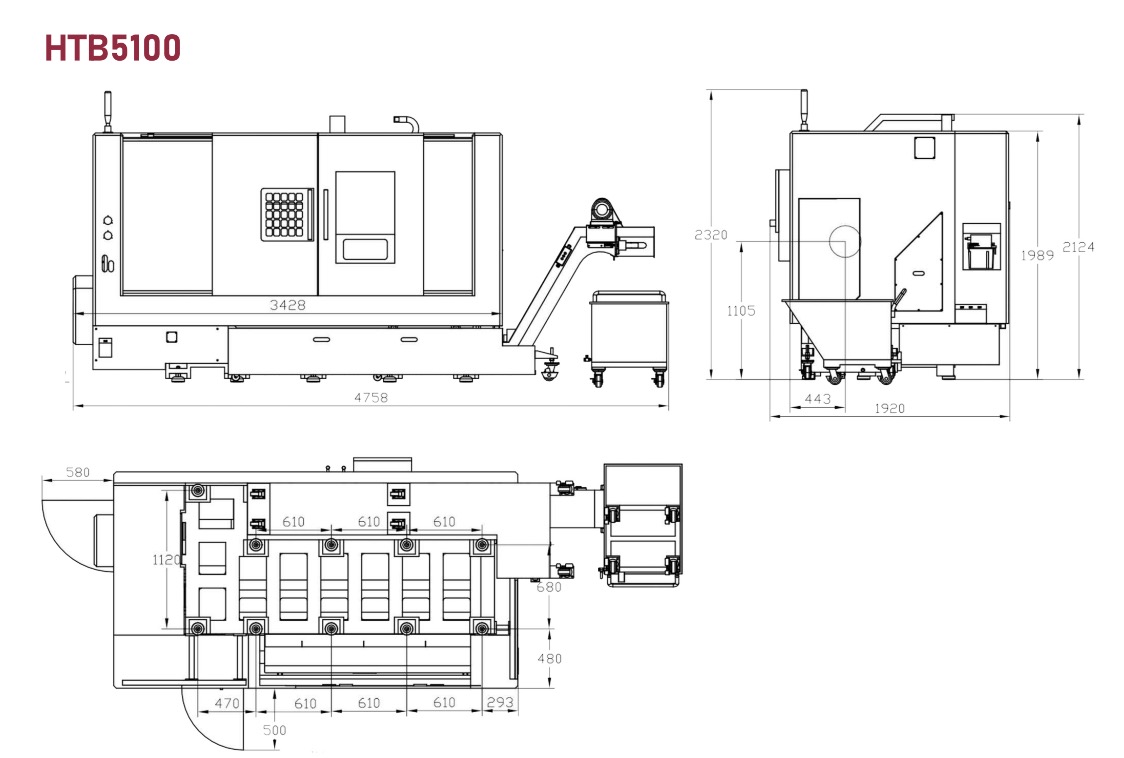

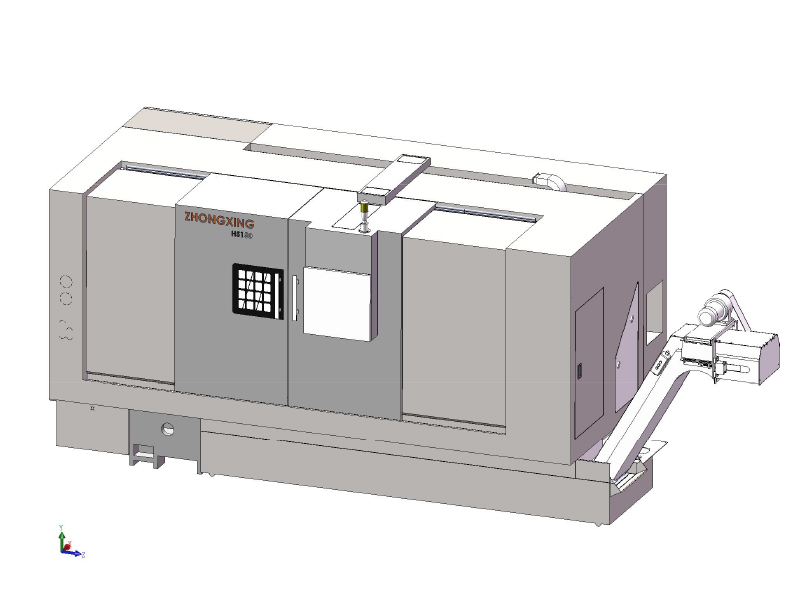

Layout della macchina

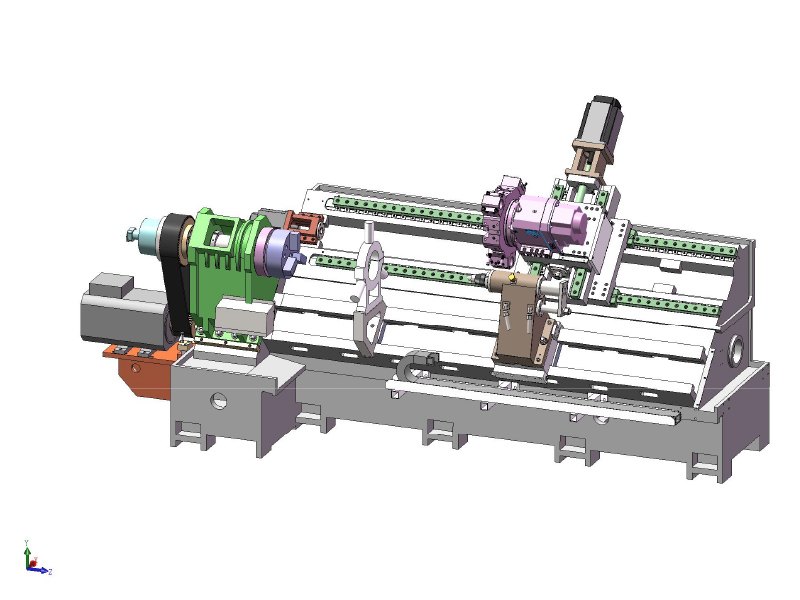

1. complessivamente a 45 gradi a gradini ad alta rigidità a basso centro di gravità;

2. Unità mandrino di precisione ad alta precisione e rigidità ad alta rigidità;

3. Striscia idraulica programmabile o programma di coda del programma;

4. Torta di precisione seleziona lo strumento nelle vicinanze;

5. Può trasportare con capriata o robot articolare e linea automatica.

Marchio del sistema di controllo CNC

GSK988ta è standard

Opzionale:

HNC-808D-10G

Syntec 22ta

Fanuc 0i-TF Plus

Siemens 828d

Mitsubishi

Applicazione

● Parti di precisione

● Parti meccaniche

● Parti hardware

● Strumenti manuali

● Parti mediche

● Parti di orologio e orologio

● Parti ottiche

● Parti automatiche

● Parti del bagno

● Accessorio per bici

Alimentatore di parti automatiche

Adottando un'unità di sistema idraulico, la forza di alimentazione è grande, adatta a un diametro maggiore e alimentazione a barra più pesante. Ha i vantaggi di una buona stabilità e alta affidabilità.

● Migliora l'efficienza della produzione

● Ridurre i costi di produzione

● Migliorare la sicurezza della produzione

Catcher di bar

Utilizza l'aria compressa come fonte di alimentazione per ottenere la funzione di giunzione.

● realizza la lavorazione continua

● comoda maneggevolezza e conservazione del pezzo

Capriata di caricamento automatico

Modalità di presa: presa, maneggevolezza, sollevamento, svolta

Adatto per: raccordi per hardware, parti di plastica, parti elettroniche 3C, parti automobilistiche, parti elettroniche ed elettriche, mobili e parti degli elettrodomestici.

Robot

Elevata precisione e tasso di battito elevato: con una ripetibilità di ± 0,02 mm e un tasso di battito massimo di 4 m/s, il robot può trasportare in modo efficiente parti, aumentando la produttività del 20% - 40% nel carico e nello scarico della macchina utensile.

Caricamento e scarico dei robot: una linea di produzione, un singolo investimento può soddisfare le esigenze della produzione di multi-variazione.

Investimento basso e rendimento rapido: un robot può realizzare caricamento e scarico a singolo o multi-stazione.

Torretta

L'indicizzazione del disco del taglierine adotta il disco di Servo Cutter.

Può tagliare le direzioni in avanti e inversa.

Cambio di strumento vicino a due vie, velocità rapida e alta efficienza.

Accuratezza di posizionamento elevato e precisione di posizionamento ad alta ripetizione.

Alta rigidità e buona stabilità

8 t servo torretta

Torta di potenza 12T

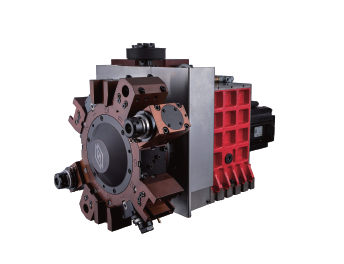

Torretta di potenza 12T con asse y

Lubrificazione automatica

Il lubrificatore automatico fornisce automaticamente lubrificante alla guida e nella vite dell'asse X e Z per garantire un funzionamento regolare in ogni momento.

In caso di carenza di petrolio, viene emesso un allarme e la macchina si interrompe automaticamente.

Serraggio

Collet

Mandrino

Dimensione: 6 '， 8 ' ， 10 '， 12 ' ， 15 '

Tipo: solido/ vuoto

Jaw: 2/3/4jaws

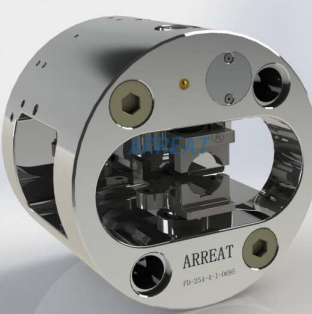

Indicizzazione Chuck

NO.	Parametri tecnici principali	HTB5100
1	Diametro di altalena massimo sul letto	Φ550mm
2	Diametro dei pezzi del disco massimo	Φ460mm
3	Diametro dei pezzi massimo dell'albero	Φ280mm
4	Lunghezza massima del pezzo	1000 mm
5	Viaggio dell'asse x/z	240 mm/1050 mm
6	Tipo di testa del mandrino	A2-8
7	Velocità massima del mandrino	2000r/min
8	Tipo di mandrino idraulico	10 'Hollow Chuck
9	Foro del mandrino	Φ85mm
10	Capicità del bar	Φ70mm
11	Diametro della manica di coda	Φ75mm
12	Colpo di manica di coda	100 mm
13	Foro conico dell'albero di coda	#Mt5
14	Torretta	12 posizione
15	Asse x/Z Ripetere il posizionamento	≤0,005
16	Asse X Asse rapido rapido	≤20
17	Asse z Velocità rapida	≤20
18	Potenza motore principale	11KW
19	Dimensione della macchina utensile (lunghezza x larghezza x altezza) mm	375019002120

Sistema GSK/HNC

Torta Servo a 8 stazioni,

Mandrino A2-8 (mandrino massimo A2-11),

10 '' Hollow Chuck,

Scherma da ballo Hiwin,

Hiwin Linear Guideway,

Idraulico Tailstock MT5#,

Trasportatore di chip,

Copertura di protezione,

Refrigerante e riciclare,

Potenza della pompa di raffreddamento da 370 W,

Potenza motore principale 11kW.

Configurazione opzionale
Sistema CNC	System System 7ta
	System System 21ta
	System Syntec 22TB
	Fanuc System 0i-Tf Plus
	SITEMS SIEMENS 828D
	Sistema FANUC 0i-TF Plus con asse c
	Sistema Siemens 828D con asse c
Torretta	12 posizione torretta
	12 posizione torretta di potenza
	Asse y
Mandrino	12 '' Solid Chuck
	12 '' Hollow Chuck
	15 '' Solid Chuck
	15 '' Hollow Chuck
	10 '' indicizzazione Chuck
	12 '' indicizzazione Chuck

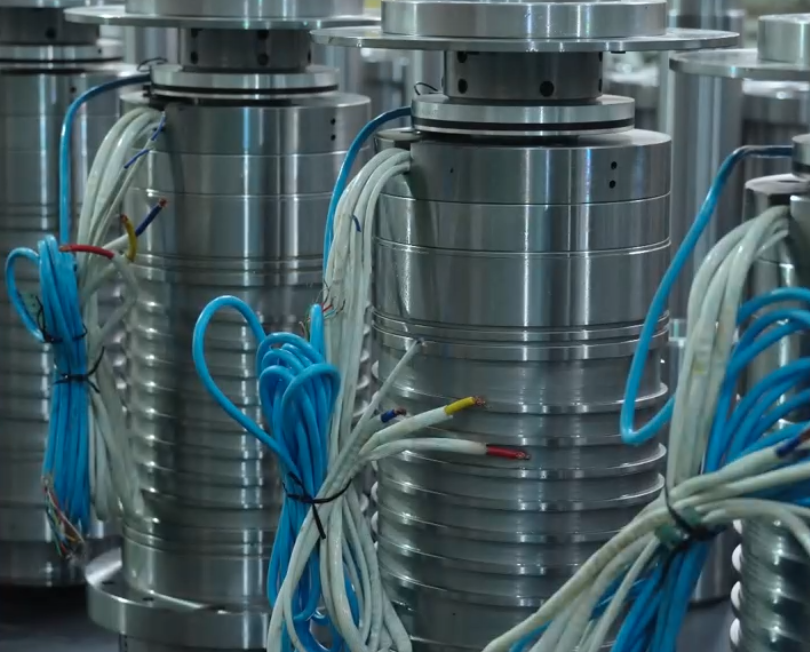

Motore	Elettro-SPROGNO da 11kW
Motore	Elettro-SPROGNO da 15 kW

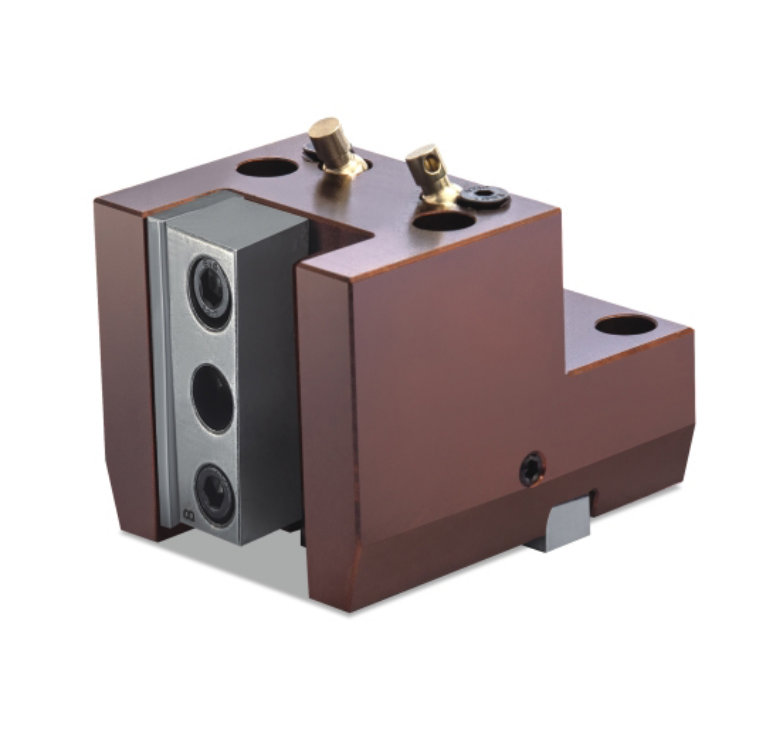

Porta del strumento e testa di potenza	Porta degli utensili quadrati
	Porta degli utensili rotondi
	Porta di alimentazione BMT55 0 °
	Porta di potenza BMT55 90 °
	Porta di alimentazione BMT40 0 °
	Porta di potenza BMT40 90 °
Protezione	Porta automatica
Protezione	Tetto automatico
Precisione	Renishaw Tool Presetter

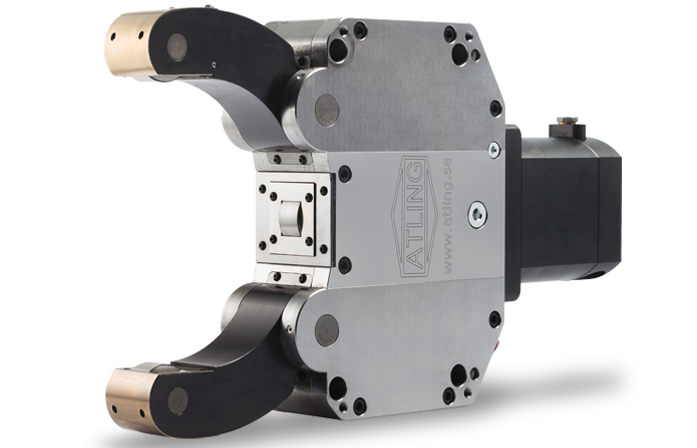

Supporto	Riposo stabile locale (20-150 mm)
Supporto	SMC COSTALE REST (20-150mm)
Automazione	Capriata di caricamento automatico
	Robot
	Alimentatore bar 3-20 mm Tipo di catena ST-20
	Feeder a barre da 5-26 mm automatico SV-26
	Film olio da 3-20 mm di alimentatore a barre
	Filma dell'olio da 5-29 mm da 5-29 mm
	Filma dell'olio SG-36 da 5-36 mm SG-36
	Film olio da 5-50 mm SD-51 da barrette SD-51
	Feeder a barre SH55 8-55mm
	Feeder a barre SE65 8-65mm
	Feeder a barre SE80 12-80mm
	Pompa di raffreddamento da 500 W.
	Parte Catcher

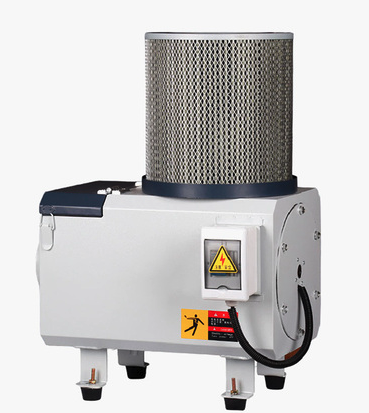

Più pulito	Skimmer di olio
