Composizione del tornio CNC

1. Usi di processo dei torni CNC

I torni CNC sono utilizzati principalmente per la svolta di varie superfici rotanti. Nel tornio CNC può essere eseguito all'interno e all'esterno della superficie cilindrica, della superficie conica, della superficie rotante di stampaggio, della superficie filettata, della superficie curva ad alta precisione e dell'estremità della lavorazione del filo. Gli strumenti utilizzati sui torni CNC includono strumenti di svolta, trapani, coltelli, taglierina e strumenti di threading e altri strumenti di elaborazione dei fori. Parti di elaborazione del tornio CNC dell'accuratezza dimensionale fino a It5 ~ It6, Rugosità superficiale RA del valore fino a 0,4um in basso.

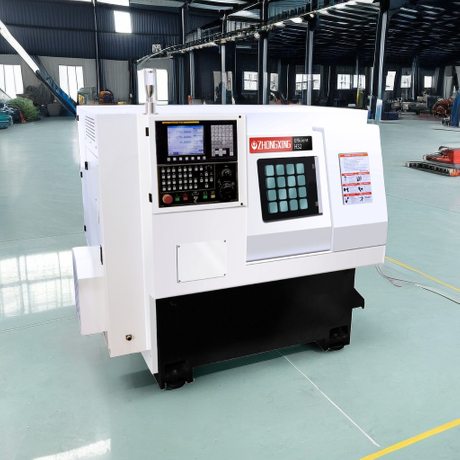

2. Composizione del tornio CNC

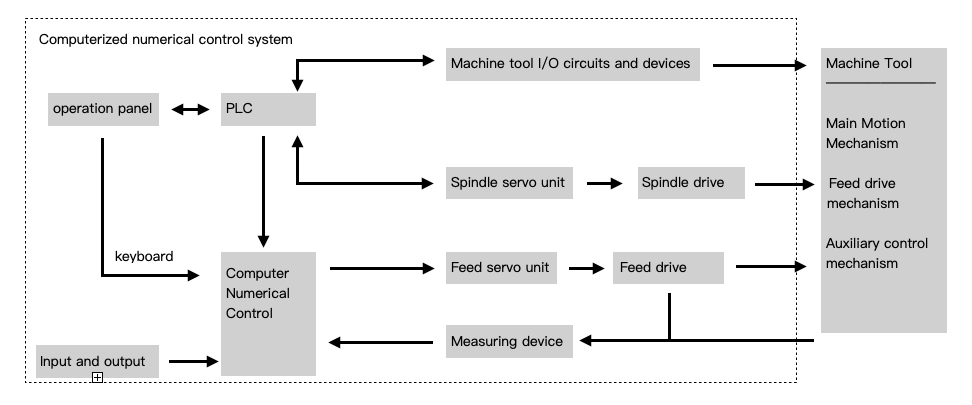

Il tornio CNC è generalmente composto da dispositivi di input e output, dispositivo di controllo numerico del computer, controller logico programmabile (PLC), dispositivo di trasmissione dell'unità servo, dispositivo di misurazione e host della macchina utensile, ecc.

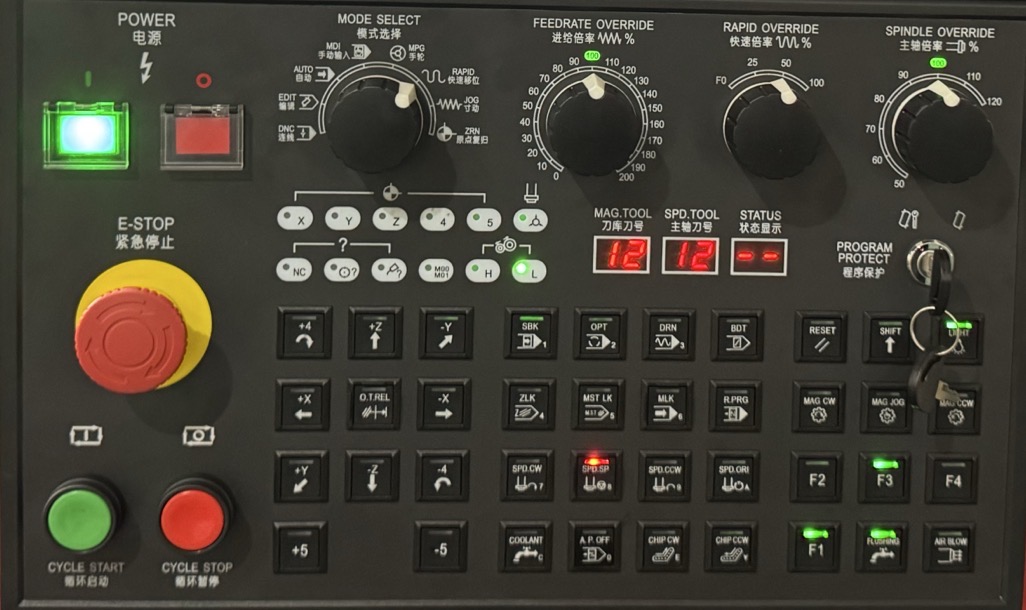

A. Pannello operativo

Funzionamento, è l'operatore e il dispositivo CNC per lo scambio di strumenti di informazione, macchine utensili CNC, componenti unici, da stazione pulsante, luci di stato, array di chiavi (la stessa funzione della tastiera del computer) e il display.

B. Dispositivi di input e output

I dispositivi di input e output sono i dispositivi che il sistema CNC (controllo numerico del computer) interagisce con dispositivi esterni. Le informazioni da interagire sono di solito il programma di lavorazione delle parti. Ciò significa che un programma per la lavorazione di una parte che è stata preparata e registrata su un mezzo di controllo viene immesso nel sistema CNC o un programma per la lavorazione di una parte che è stata debugta viene archiviata o registrata sul mezzo di controllo corrispondente tramite il dispositivo di output.

Dispositivo C. CNC (unità CNC)

(1) Composizione del sistema informatico, scheda di controllo della posizione, scheda di interfaccia PLC, scheda di interfaccia di comunicazione, moduli di funzione speciale e software di controllo corrispondente.

(2) Ruolo in base al programma di elaborazione delle parti di input per l'elaborazione corrispondente (come l'elaborazione della traiettoria della traiettoria di movimento, l'elaborazione dell'uscita della macchina, ecc.), E quindi i comandi di controllo dell'output per i corrispondenti componenti esecutivi (unità seria, unità e PLC, ecc. Sistema CNC. L'unità CNC è il nucleo del sistema CNC.

D. Servo unità, unità di trasmissione e unità di misurazione

(1) Composizione, unità servo, dispositivo di trasmissione include, dispositivo di trasmissione del mandrino e motore del mandrino, dispositivo di trasmissione del servo alimentazione e motore di alimentazione. Il dispositivo di misurazione include: dispositivo di misurazione della posizione e velocità per realizzare il controllo a circuito chiuso del sistema di servo alimentazione.

(2) Funzione: garantire il monitoraggio sensibile e accurato dei comandi del dispositivo CNC.

E. PLC, circuiti e dispositivi I/O della macchina

(1) Composizione

1. PLC (controller logico programmabile): utilizzato per completare il controllo I/O di azioni sequenziali relative alle operazioni logiche, è costituito da hardware e software.

2. Circuito e dispositivo della macchina I/0: le parti di esecuzione per la realizzazione del controllo I/O (circuiti logici composti da relè, valvole a solenoide, interruttori di viaggio, contattori, ecc.).

(2) funzione

1. Accetta i comandi M, S e T da CNC, li decodifica e li converte in corrispondenti segnali di controllo e controlla i dispositivi ausiliari per completare l'azione di commutazione corrispondente della macchina utensile.

2. Accetta i segnali I/0 dal pannello operativo e dal lato della macchina, li invia all'unità CNC e, dopo l'elaborazione, output comandi per controllare lo stato operativo del sistema CNC e dei movimenti della macchina.

F. Unità principale della macchina utensile

(1) Composizione è costituita da parti di movimento principale, parti di movimento dell'alimentazione (tabella, piastra di trascinamento e meccanismo di trasmissione corrispondente), parti di supporto (colonna, letto, ecc.) E dispositivi speciali (sistema di scambio di strumenti automatici, sistema di scambio automatico del pezzo) e dispositivi ausiliari (EG, dispositivo di rimozione del chip, ecc.).

(2) Ruolo Il corpo principale della macchina utensile CNC è la parte di esecuzione che realizza la produzione e l'elaborazione.
