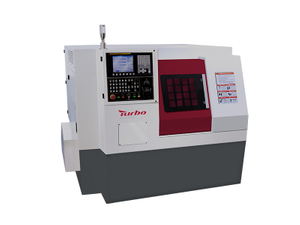

Tornio cnc a letto inclinata H6070

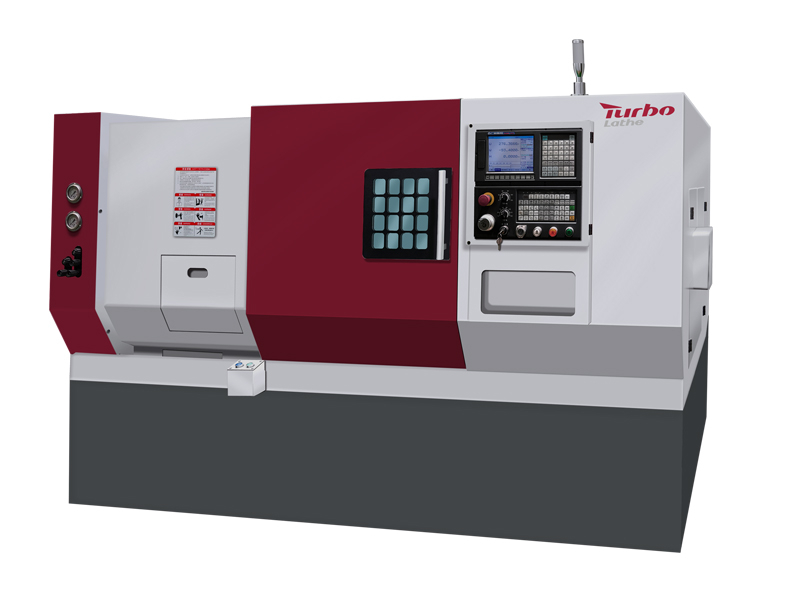

H6070 Gang orizzontale Tipo di gang Tornio Cnc Struttura CNC Macchina utensile

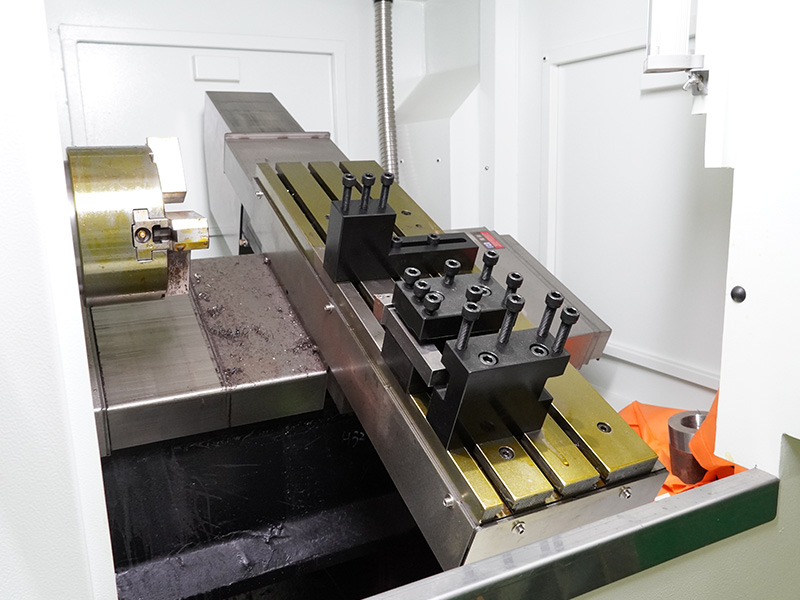

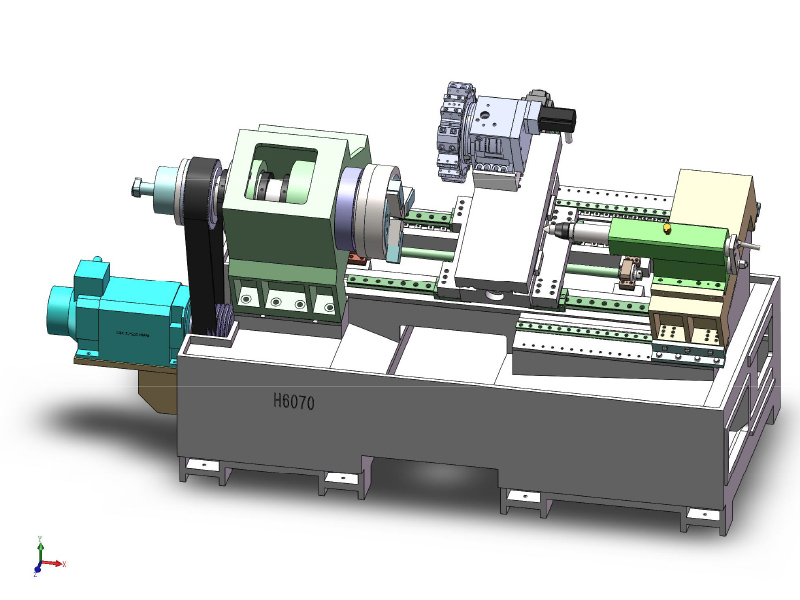

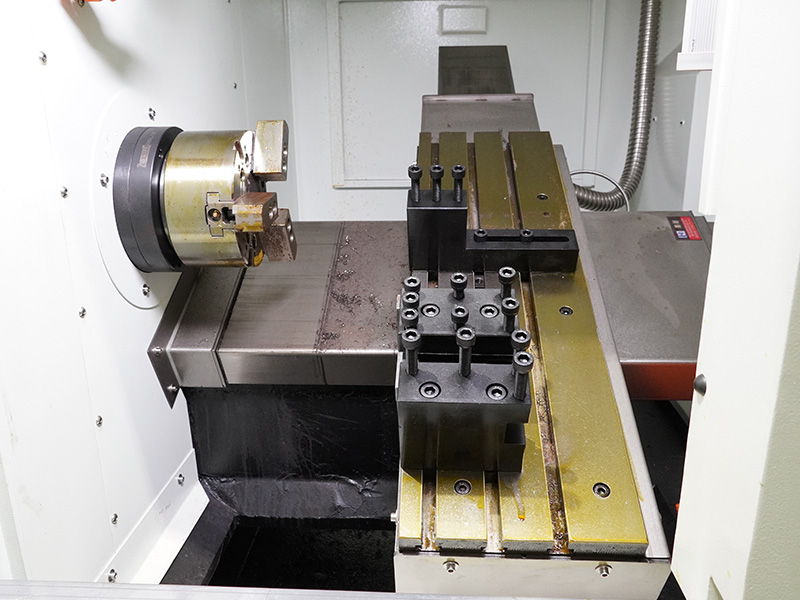

La macchina H6070 adotta la struttura del tipo di gruppo, l'oscillazione massima sul letto è di 600 mm, è più grande di H5050MODEL, la lunghezza di lavorazione massima è 600 mm, standard dotata di una torretta servo a 8 stazioni, torretta installata sulla diapositiva, inoltre, c'è ancora Spazio sulla diapositiva per installare 2-3 strumenti di tipo gang o testa di alimentazione. Rispetto al normale tornio per lo strumento di gang, lo spazio è più grande e la corrispondenza dello strumento è più flessibile. Lo spazio interno del tornio CNC a letto inclinabile H5050 è sufficiente per installare la torretta di potenza a 12 stazioni per realizzare la combinazione di svolta e fresatura. O sulla base dell'attrezzatura standard, un'altra coppia di 1-2 di testa di potenza, può realizzare semplici fresature e torniture. Rispetto al normale tornio alla torretta, poiché il sistema di taglio è montato direttamente sulla diapositiva, la trasmissione della forza è più diretta, il che lo rende più in grado di resistere alla forza di taglio durante il processo di lavorazione, con una rigidità più elevata. Il servo mandrino è dotato di doppio PGS di serie, insieme all'encoder del motore e all'encoder del mandrino, realizzando il controllo completo a circuito chiuso e l'elevata precisione di controllo. Può essere dotato di una varietà di sistemi, velocità di lavorazione stabile, consistenza fine e finitura elevata del pezzo elaborato.

Stato di disponibilità:



Richiesta

PUNTI SALIENTI

Dati tecnici

STANDARD

OPZIONALE

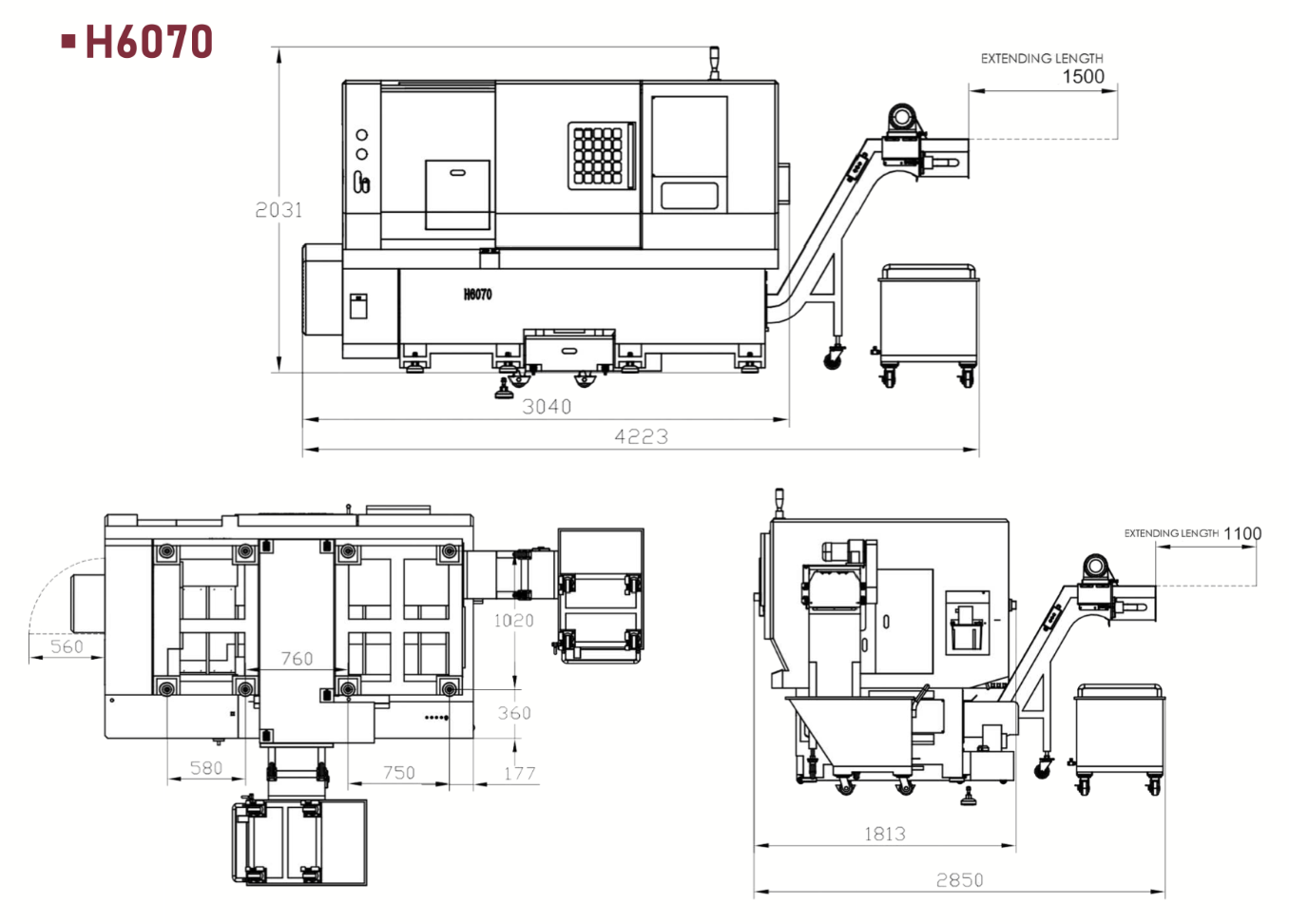

Layout della macchina

Con il rapido sviluppo del settore manifatturiero, le macchine utensili a CNC come attrezzatura principale della moderna produzione, l'efficienza di elaborazione e il controllo dei costi sono sempre più attenzione da parte delle imprese. Il tornio CNC a coltello a righe come uno dei modelli importanti, al fine di migliorare l'efficienza di elaborazione e ridurre i costi di produzione ha vantaggi significativi.

Il tornio CNC di tipo gang adotta la struttura dello strumento di riga multi-stazione, può completare più processi in un serraggio, riducendo il tempo a più tempo di serraggio e posizionamento del pezzo. Rispetto al tornio tradizionale, l'efficienza di lavorazione del tornio CNC con fila di coltelli è stata notevolmente migliorata. In termini di controllo dei costi, anche il tornio CNC del taglierina a righe funziona bene. In primo luogo, a causa della sua elevata efficienza di elaborazione, possono essere elaborati più pezzi per unità di tempo, riducendo così il costo di produzione per unità di prodotto. In secondo luogo, il cambio dello strumento del tornio CNC del taglierine è veloce e conveniente, il che riduce il tempo non produttivo e riduce il costo del lavoro. Ancora una volta, per le stesse dimensioni, il prezzo del tornio CNC in stile banda è inferiore al tornio della torretta.

Marchio del sistema di controllo CNC

GSK988ta è standard

Opzionale:

HNC-808D-10G

Syntec 22ta

Fanuc 0i-TF Plus

Siemens 828d

Mitsubishi

Applicazione

● Parti di precisione

● Parti meccaniche

● Parti hardware

● Strumenti manuali

● Parti mediche

● Parti di orologio e orologio

● Parti ottiche

● Parti automatiche

● Parti del bagno

● Accessorio per bici

Alimentatore di parti automatiche

Adottando un'unità di sistema idraulico, la forza di alimentazione è grande, adatta a un diametro maggiore e alimentazione a barra più pesante. Ha i vantaggi di una buona stabilità e alta affidabilità.

● Migliora l'efficienza della produzione

● Ridurre i costi di produzione

● Migliorare la sicurezza della produzione

Catcher di bar

Utilizza l'aria compressa come fonte di alimentazione per ottenere la funzione di giunzione.

● realizza la lavorazione continua

● comoda maneggevolezza e conservazione del pezzo

Capriata di caricamento automatico

Modalità di presa: presa, maneggevolezza, sollevamento, svolta

Adatto per: raccordi per hardware, parti di plastica, parti elettroniche 3C, parti automobilistiche, parti elettroniche ed elettriche, mobili e parti degli elettrodomestici.

Robot

Elevata precisione e tasso di battito elevato: con una ripetibilità di ± 0,02 mm e un tasso di battito massimo di 4 m/s, il robot può trasportare in modo efficiente parti, aumentando la produttività del 20% - 40% nel carico e nello scarico della macchina utensile.

Caricamento e scarico dei robot: una linea di produzione, un singolo investimento può soddisfare le esigenze della produzione di multi-variazione.

Investimento basso e rendimento rapido: un robot può realizzare caricamento e scarico a singolo o multi-stazione.

Torretta

L'indicizzazione del disco del taglierine adotta il disco di Servo Cutter.

Può tagliare le direzioni in avanti e inversa.

Cambio di strumento vicino a due vie, velocità rapida e alta efficienza.

Accuratezza di posizionamento elevato e precisione di posizionamento ad alta ripetizione.

Alta rigidità e buona stabilità

8 t servo torretta

Torta di potenza 12T

Torretta di potenza 12T con asse y

Lubrificazione automatica

Il lubrificatore automatico fornisce automaticamente lubrificante alla guida e nella vite dell'asse X e Z per garantire un funzionamento regolare in ogni momento.

In caso di carenza di petrolio, viene emesso un allarme e la macchina si interrompe automaticamente.

Serraggio

Collet

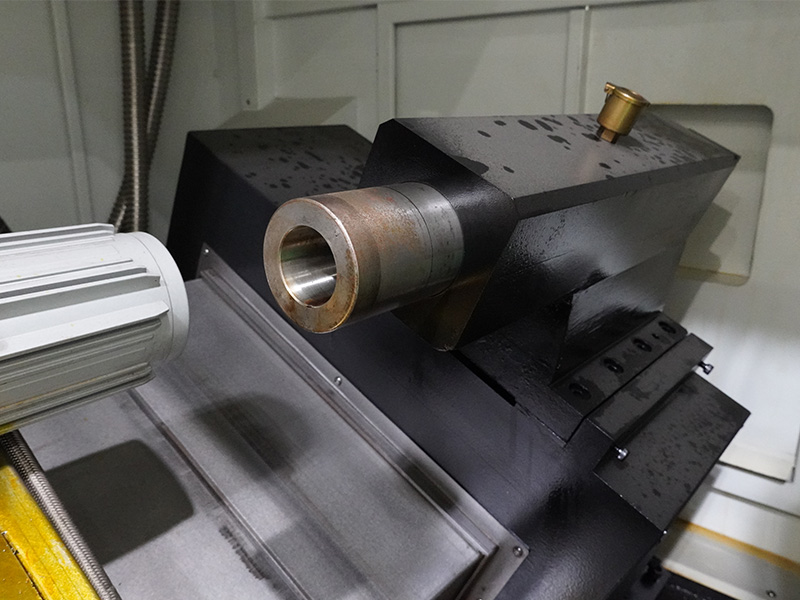

Mandrino

Dimensione: 6 '， 8 ' ， 10 '， 12 ' ， 15 '

Tipo: solido/ vuoto

Jaw: 2/3/4jaws

Indicizzazione Chuck

Dati tecnici
Diametro di altalena massimo sul letto	Φ600 mm
Diametro del disco di elaborazione massima	Φ500 mm
Diametro dell'albero di elaborazione massima	Φ350 mm
Lunghezza massima del pezzo	580 mm
Mandrino attraverso il diametro del foro	Φ82 mm
Velocità massima del mandrino	2000 rpm
Potenza del motore del mandrino	15 kW
Viaggio dell'asse x/z	320 mm/700 mm
Asse x/z Velocità rapida	20/20 m/min
Velocità della scatola del mandrino	Un ingranaggio 50-500 /b marcia 150-1500 /
Porta dello strumento di tipo gang/torretta	8p Servo Torret /
Diametro della manica di coda	Φ75
Viaggia per maniche a coda	150 mm
Conico manica di coda	MT5
Ruoto radiale del cerchio esterno del mandrino	≤0,005 mm
Accuratezza del posizionamento X Asse	≤0,01 mm
Accuratezza del posizionamento Asse z	≤0,01 mm
Asse X ripetibilità	≤0,01 mm
Asse Z di ripetibilità	≤0,01 mm
Turnando la rotonda del pezzo Torrance	0,01 mm
Trasformare la coerenza del pezzo in sezione longitudinale	0,01/75 mm
Layout del letto	Letto complessivo incline
Peso della macchina	4500 kg
Dimensioni complessive della macchina (LXWXH)	2920x1900x1750 mm

Configurazione standard:

Sistema GSK/HNC,

8 posizioni torretta per servo idraulica,

Mandrino A2-8,

12 'Solid Chuck,

#MT5 Tailstock,

Vite da ballo locale,

Hiwin Linear Guideway,

Copertura di protezione,

Refrigerante e riciclare,

Potenza motore principale da 15kW,

Pompa di raffreddamento da 370 W.

Configurazione opzionale
Sistema CNC	System System 21ta
	System Syntec 22TB
	Sistema FANUC OI-TF-plus
	SITEMS SIEMENS 828D
	Sistema FANUC OI-TF-plus con asse c
	Sistema Siemens 828D con asse c
TORRETTA	12 posizione torretta
	12 posizione torretta di potenza
	Asse y
MANDRINO	15 'Solid Chuck
MANDRINO	12 'indicizzazione Chuck

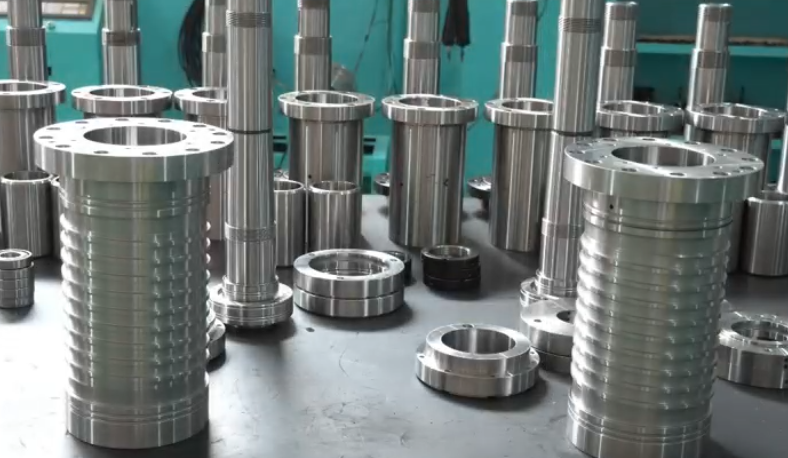

GUIDARE	Elettro-SPROGNO da 15 kW
Testa di alimentazione e supporto per utensili	ER25 (2+2) Testa di potenza
	ER25 (3+3) Testa di potenza
	ER (4+4) Testa di potenza
	ER20 Power Head
	ER25 Power Head
	Testa di potenza esagonale
	ER25 2 Power Head
	ER25 3 Testa di potenza
	ER25 Side 2 Power Head
	ER25 Side 3 Power Head
	Porta degli utensili quadrati
	Porta degli utensili rotondi
	BMT55 90⁰ Porta dello strumento Powe
	BMT55 0⁰ Porta dello strumento Powe
	Porta dello strumento BMT40 90⁰ POWE
	BMT40 0⁰ Porta dello strumento Powe
	Ruota a mosca
	Macchina a sfera
Componente di azionamento	Crew di palla hiwin
PRECISIONE	Renishaw Tool Presetter
PROTEZIONE	Porta automatica
PROTEZIONE	Tetto automatico
AUTOMAZIONE	Parte Catcher
	Robot
	Capriata di caricamento automatico
Più pulito	Trasportatore di chip
Più pulito	Skimmer di olio

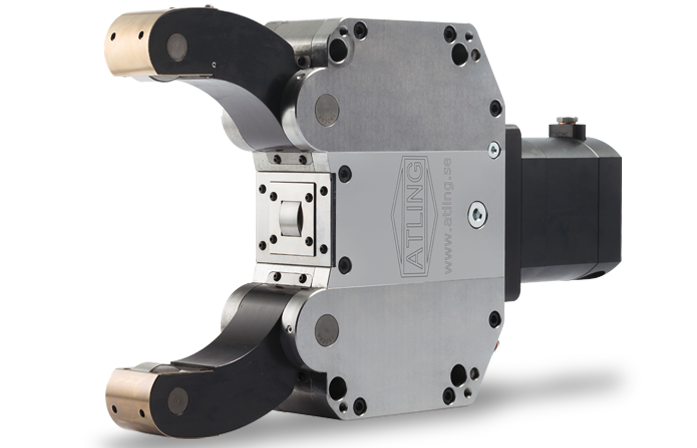

Supporto per i pezzi	Segui il riposo
Refrigerante e riciclaggio	Pompa di raffreddamento da 500 W.
	Scambiatore di calore
	Condizionatore d'aria del gabinetto
