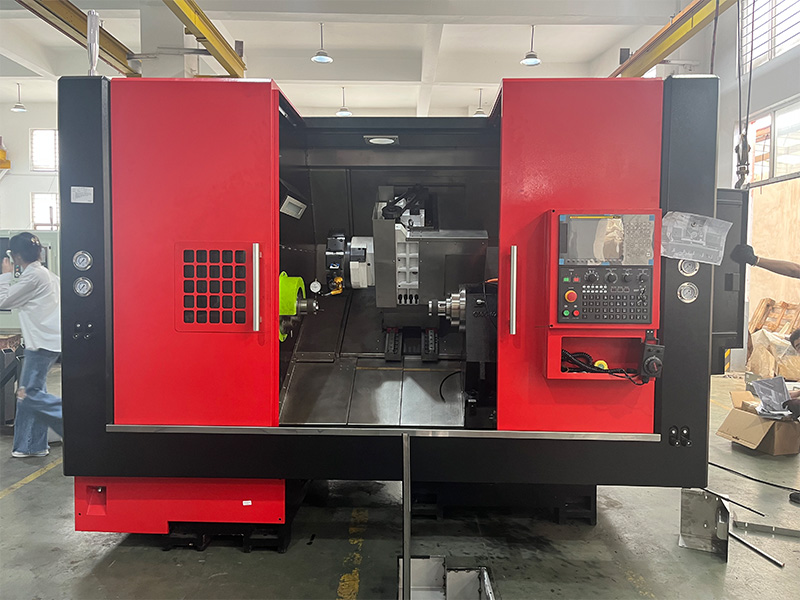

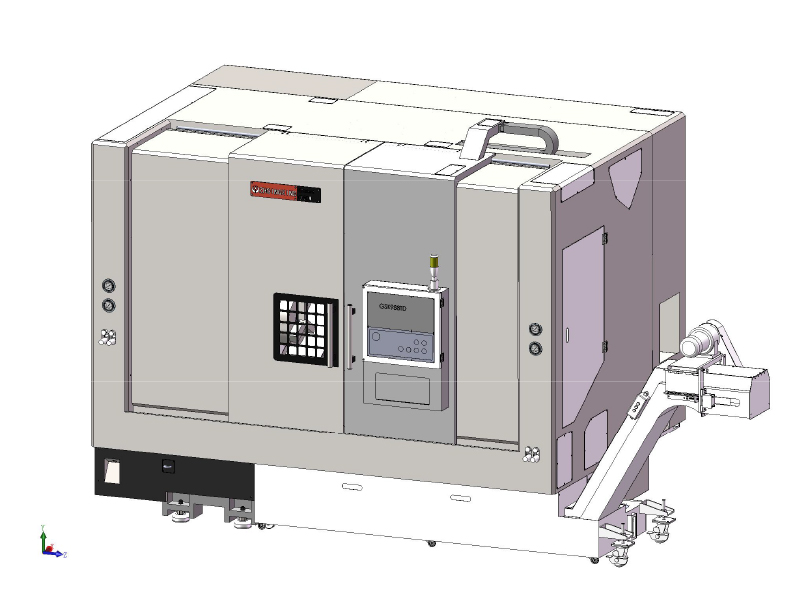

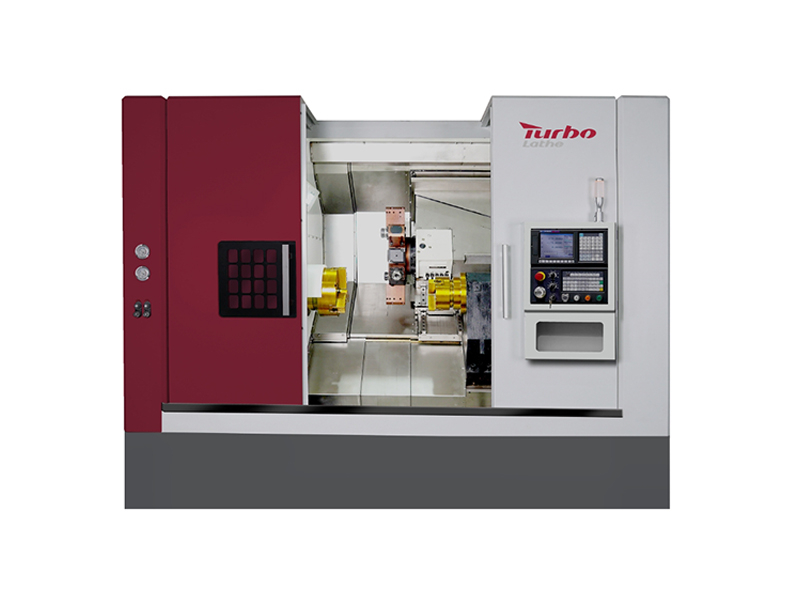

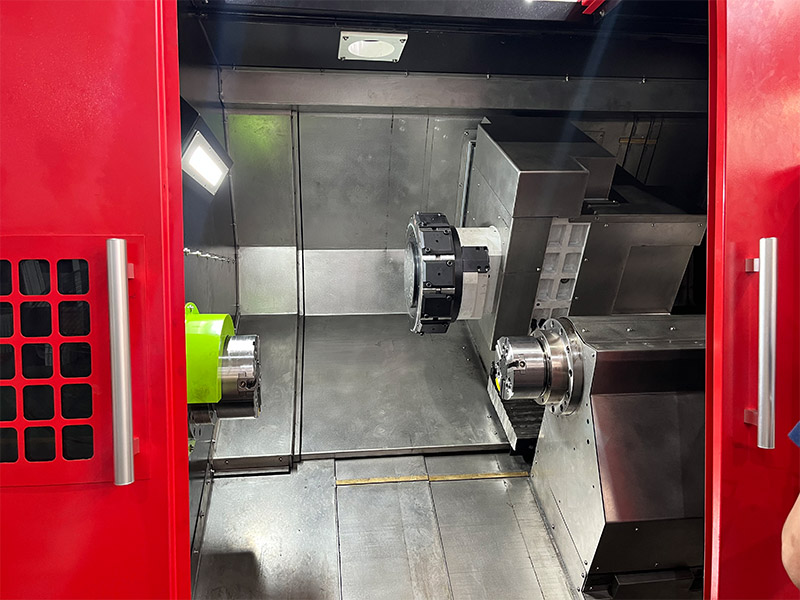

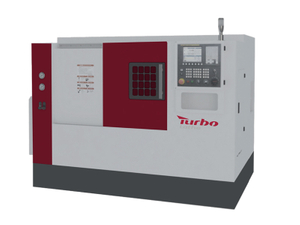

Tornio a doppio mandrino

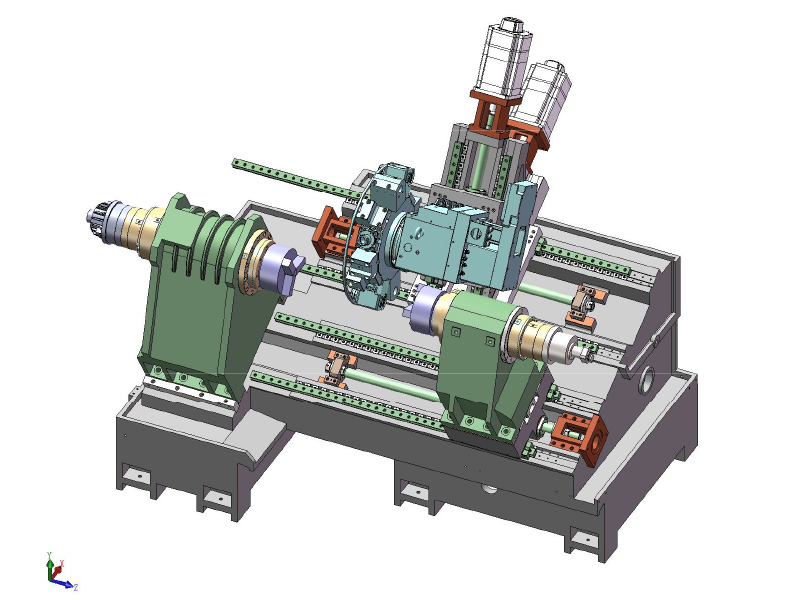

Letto a macchina: mentre il letto adotta lo stampaggio di fusione integrale, la guida guida del letto 30 °+30 ° layout incline, con una sezione trasversale di grandi cuscine Macchinatura di taglio ad alta precisione. Evita l'uso di apparecchi speciali, meglio eliminare gli errori di elaborazione causati dal serraggio secondario, non è necessario ripetere il posizionamento, l'accuratezza della lavorazione, il miglioramento della rigidità. Accorciare il ciclo di produzione e ridurre il costo.
Sistema di trasmissione principale: il mandrino è un mandrino elettrico, che elimina la forza esterna del collegamento a cinghia, rende il mandrino in modo più fluido, riduce le vibrazioni e il rumore causato dall'unità a cinghia e migliora la qualità di lavorazione. Adatto per la rotazione di potenza a bassa velocità e i requisiti di finitura ad alta velocità, dotati di disco del freno e encoder, possono essere utilizzati tramite il servomobile per un controllo preciso dell'operazione del mandrino, per realizzare la funzione quasi arresto, arresto di emergenza. Può realizzare 'zero trasmissione ', controllo della velocità e posizionamento angolare più veloce e più accurato e può realizzare una lavorazione di collegamento altamente accurata.
Sistema di alimentazione: la macchina utensile adotta la vite a sfera e la guida a rotazione lineare, che ha un'elevata efficienza di trasmissione e una buona conservazione della precisione, facendo muovere il supporto per la macchina utensile rapidamente e stabilmente con una precisione di posizionamento elevato.
Il binario di guida X, Z adotta il modulo del binario di guida lineare, il coefficiente di attrito del binario di guida è basso per garantire l'accuratezza ad alta posizionamento della guida di guida X, Z della macchina utensile, la selezione della vite a sfera X, Z dopo molte volte di calcolo preciso e calibrazione ripetuta, Per garantire una precisione di posizionamento elevato e accuratezza del posizionamento ripetibile.
Torretta: adottare la torretta idraulica ad alta rigidità progettata e sviluppata in modo indipendente, che ha un'elevata affidabilità e accuratezza del posizionamento ripetibile.

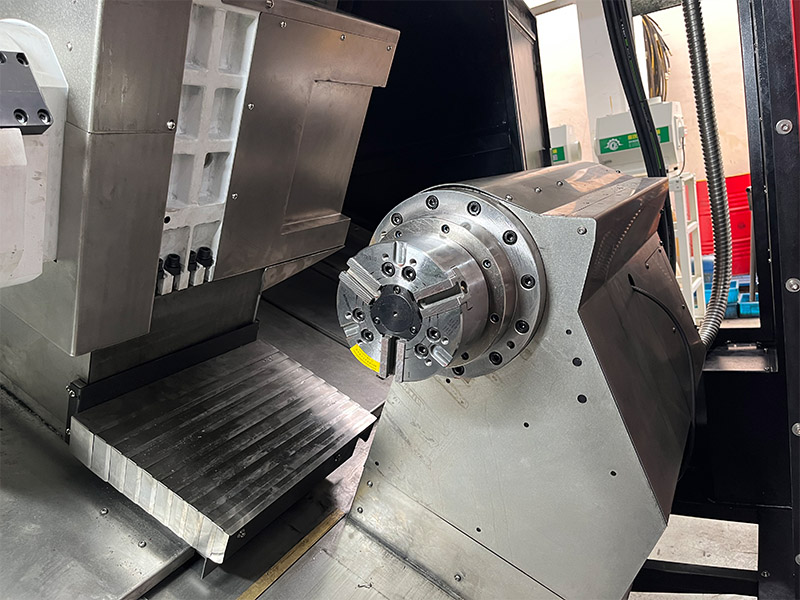

Sub-SPROINS: il sottospinico è un mandrino elettrico, che elimina la forza esterna del collegamento a cinghia, rende il mandrino in modo più fluido, riduce le vibrazioni e il rumore causato dall'unità a cinghia e migliora la qualità di lavorazione. Adatto per la svolta potenti a bassa velocità e i requisiti di finitura ad alta velocità, dotati di disco freno e encoder.
1.
2. La base del modello adotta l'intera struttura di fusione, la base non aggiunge peso con la macchina per l'acqua di 6 o più tonnellate, per garantire che la macchina utensile venga utilizzata a lungo senza deformazione, alta rigidità, elevata stabilità.
3. Torretta servocellata: Aumenta l'asse Y a corsa lunga che trasporta utensili più abbondante, più potente e più conveniente, la torretta può essere estesa a un supporto per utensili può essere installato 4 strumenti, raddoppiata dalla testa di fresatura di potenza, migliorando notevolmente Il numero di taglierina di tornitura e fresatura
4. La funzione di coda controllata dal programma può risolvere in modo completo il problema di accuratezza della lavorazione a alberi lunghi.
5. Adottando la Guida a rulli di Taiwan Shangyin o Yintai, la vite adotta la vite di grado di precisione Shangyin o Yintai OD φ40mm, che rende la rigidità e la precisione della macchina utensile fino a un livello.
Marchio del sistema di controllo CNC
GSK988ta è standard
Opzionale:
HNC-808D-10G
Syntec 22ta
Fanuc 0i-TF Plus
Siemens 828d
Mitsubishi
Applicazione
● Parti di precisione
● Parti meccaniche
● Parti hardware
● Strumenti manuali
● Parti mediche
● Parti di orologio e orologio
● Parti ottiche
● Parti automatiche
● Parti del bagno
● Accessorio per bici
Alimentatore di parti automatiche
Adottando un'unità di sistema idraulico, la forza di alimentazione è grande, adatta a un diametro maggiore e alimentazione a barra più pesante. Ha i vantaggi di una buona stabilità e alta affidabilità.
● Migliora l'efficienza della produzione
● Ridurre i costi di produzione
● Migliorare la sicurezza della produzione
Catcher di bar
Utilizza l'aria compressa come fonte di alimentazione per ottenere la funzione di giunzione.
● realizza la lavorazione continua
● comoda maneggevolezza e conservazione del pezzo
Capriata di caricamento automatico
Modalità di presa: presa, maneggevolezza, sollevamento, svolta
Adatto per: raccordi per hardware, parti di plastica, parti elettroniche 3C, parti automobilistiche, parti elettroniche ed elettriche, mobili e parti degli elettrodomestici.
Robot
Elevata precisione e tasso di battito elevato: con una ripetibilità di ± 0,02 mm e un tasso di battito massimo di 4 m/s, il robot può trasportare in modo efficiente parti, aumentando la produttività del 20% - 40% nel carico e nello scarico della macchina utensile.
Caricamento e scarico dei robot: una linea di produzione, un singolo investimento può soddisfare le esigenze della produzione di multi-variazione.
Investimento basso e rendimento rapido: un robot può realizzare caricamento e scarico a singolo o multi-stazione.
Torretta
L'indicizzazione del disco del taglierine adotta il disco di Servo Cutter.
Può tagliare le direzioni in avanti e inversa.
Cambio di strumento vicino a due vie, velocità rapida e alta efficienza.
Accuratezza di posizionamento elevato e precisione di posizionamento ad alta ripetizione.
Alta rigidità e buona stabilità
8 t servo torretta
Torta di potenza 12T
Torretta di potenza 12T con asse y
Serraggio
Collet

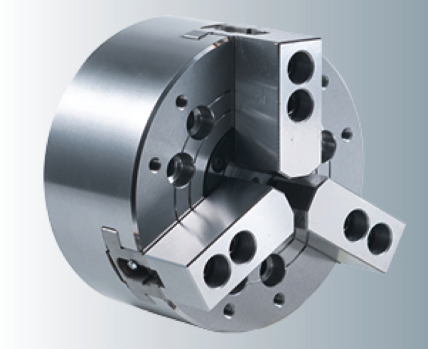

Mandrino
Dimensione: 6 '， 8 ' ， 10 '， 12 ' ， 15 '
Tipo: solido/ vuoto
Jaw: 2/3/4jaws
Indicizzazione Chuck
| Configurazione opzionale | ||
| Sistema CNC | System System 7ta |  |
| System System 21ta | ||
| System Syntec 22TB | ||
| Fanuc System 0i-Tf Plus | ||
| SITEMS SIEMENS 828D | ||
| Sistema FANUC 0i-TF Plus con asse c | ||
| Sistema Siemens 828D con asse c | ||
| Mandrino | 10 'Solid Chuck |  |

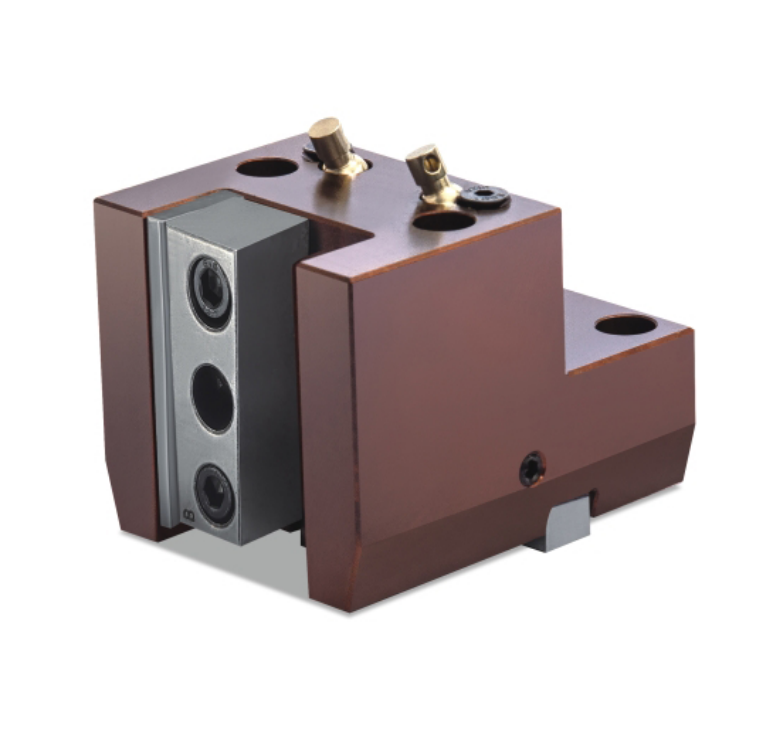

| Porta del strumento e testa di potenza | Porta degli utensili quadrati |  |
| Porta degli utensili rotondi | ||
| Porta di alimentazione BMT55 0 ° | ||
| Porta di potenza BMT55 90 ° | ||
| Porta di alimentazione BMT40 0 ° | ||
| Porta di potenza BMT40 90 ° | ||
| Protezione | Porta automatica |  |
| Tetto automatico | ||
| Precisione | Renishaw Tool Presetter |  |

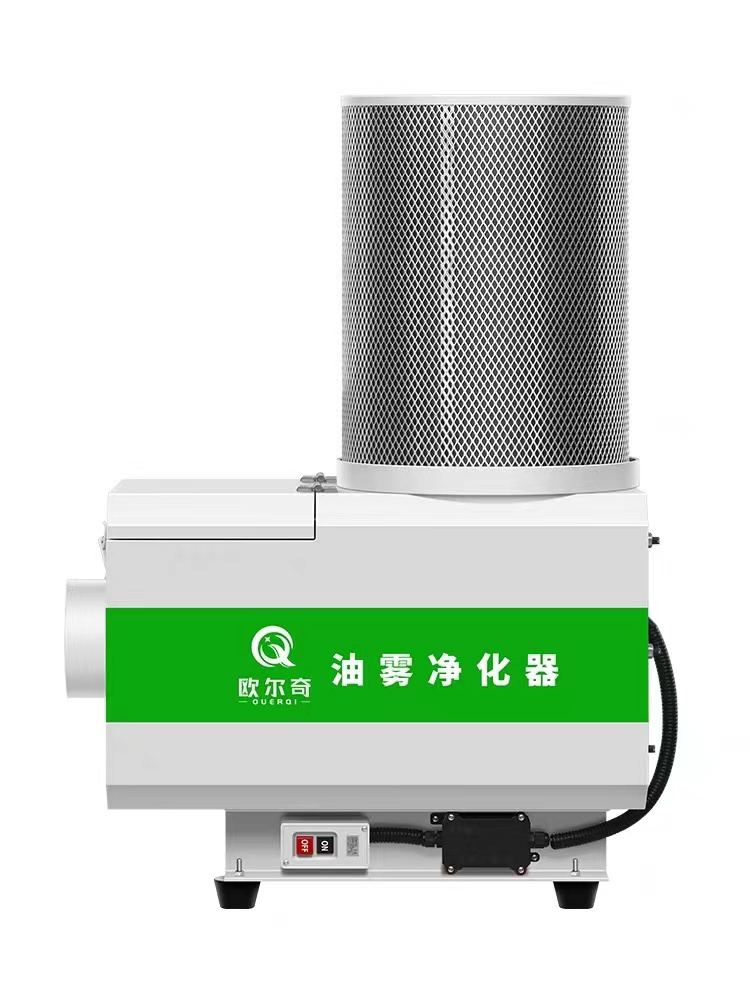

| Più pulito | Skimmer di olio |  |
| Refrigerante e rimozione del chip | Pompa di raffreddamento da 500 W. |  |
| Trasportatore di chip | ||
| Automazione | Capriata di caricamento automatico |
|
| Robot | ||
| Alimentatore bar 3-20 mm Tipo di catena ST-20 | ||
| Feeder a barre da 5-26 mm automatico SV-26 | ||
| Film olio da 3-20 mm di alimentatore a barre | ||
| Filma dell'olio da 5-29 mm da 5-29 mm | ||
| Filma dell'olio SG-36 da 5-36 mm SG-36 | ||
| Film olio da 5-50 mm SD-51 da barrette SD-51 | ||
| Parte Catcher | ||
